陶瓷電容器的溫度特性
應用陶瓷電容器首先要注意的就是其溫度特性；
不同材料的陶瓷介質，其溫度特性有極大的差異。
第一類陶瓷介質電容器的溫度性質
根據美國標準EIA-198-D，在用字母或數字表示陶瓷電容器的溫度性質有三部分：第一部分為（例如字母C）溫度系數α的有效數字；第二位部分有效數字的倍乘（如0即為100）；第三部分為隨溫度變化的容差（以ppm/℃表示）。這三部分的字母與數字所表達的意義如表。

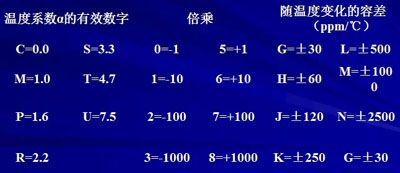

字母與數字所表達的意義
例如，C0G（有時也稱為NP0）表示為：第一位字母C為溫度系數的有效數字為0，第二位數字0為有效溫度系數的倍乘為100=1，第三位字母G為隨溫度變化的容差為±30ppm/℃，即0±30ppm/℃；C0H分別表示為：第一位字母C為溫度系數的有效數字為0，第二位數字0為有效溫度系數的倍乘為100=1，第三位字母H為隨溫度變化的容差為±60ppm/℃，即0±60ppm/℃；S2H則分別表示為：第一位字母S為溫度系數的有效數字為3.3，第二位數字2為有效溫度系數的倍乘為102=100，第三位字母H為隨溫度變化的容差為±60ppm/℃，即－330±60ppm/℃
第一類陶瓷電容器的電容量幾乎不隨溫度變化，下面以C0G介質為例。C0G介質的變化量僅0±30ppm/℃，實際上C0G的電容量隨溫度變化小于0±30ppm/℃，大約為0±30ppm/℃的一半

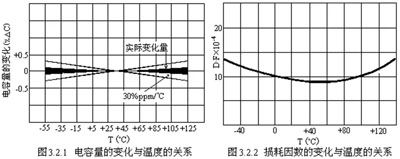

電容量溫度變化
第二類陶瓷介質電容器的溫度性質
根據美國標準EIA-198-D，在用字母或數字表示陶瓷電容器的溫度性質有三部分：第一部分為（例如字母X）最低工作溫度；第二位部分有效數字為最高工作溫度；第三部分為隨溫度變化的容差（以ppm/℃表示）。這三部分的字母與數字所表達的意義如表。

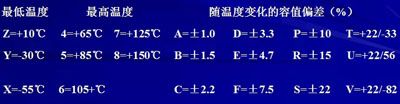

字母與數字所表達的意義
常見的Ⅱ類陶瓷電容器有：X7R、X5R、Y5V、Z5U
其中：X7R表示為：第一位X為最低工作溫度-55℃，第二位的數字7位最高工作溫度+125℃，第三位字母R為隨溫度變化的容值偏差±15%；
X5R表示為：第一位X為最低工作溫度-55℃，第二位的數字5位最高工作溫度+85℃，第三位字母R為隨溫度變化的容值偏差±15%；
Y5V表示為：第一位Y為最低工作溫度-30℃，第二位的數字5位最高工作溫度+85℃，第三位字母V為隨溫度變化的容值偏差+22%，-82%±15%。
Z5U表示為：第一位Z為最低工作溫度+10℃，第二位的數字5位最高工作溫度+85℃，第三位字母U為隨溫度變化的容值偏差+22%，-56%，
