二極管正負極判斷，您對了嗎？
一、普通二極管
普通二極管，有色端標識的一極為負極，另外一端則為正極，具體可參考下圖：
二、發光二極管

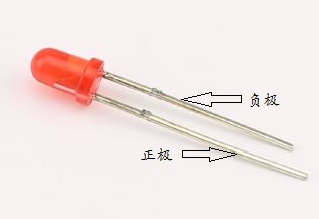

①長腳為正，短腳為負

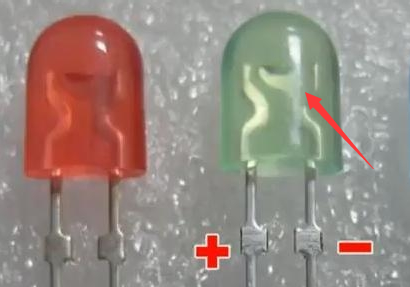

②如果腳一樣長，發光二極管里面的金屬極大點是負極，小的是正極

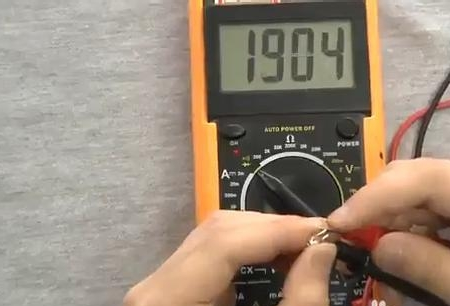

③如果眼睛看不清，可打開萬用表，將旋鈕撥到通斷檔，將紅黑表筆分別接在兩個引腳。若有讀數，則紅表筆一端為正極；若讀數為“1”，則黑表筆一端為正極。
三、印制板中二極管正負極的判斷
通常情況下，印制板中通過PCB板上絲印來判別二極管方向的方法：
- 有缺口的一端為負極；
- 有橫杠的一端為負極；
- 有白色雙杠的一端為負極；
- 三角形箭頭方向的一端為負極；
- 插件二極管絲印小圓一端是負極，大圓是正極；
- 在立式焊接的情況下原件本體在正極圈里；
- 插件發光二極管方孔為第一腳為正極。
