開關MOS寄生二極管的多種妙用詳細解析

寄生二極管作用

當電路中產生很大的瞬間反向電流時，可以通過這個二極管導出來，不至于擊穿這個MOS管。（起到保護MOS管的作用）

溝槽Trench型N溝道增強型功率MOSFET的結構如下圖所示，在N-epi外延層上擴散形成P基區，然后通過刻蝕技術形成深度超過P基區的溝槽，在溝槽壁上熱氧化生成柵氧化層，再用多晶硅填充溝槽，利用自對準工藝形成N+源區，背面的N+substrate為漏區，在柵極加上一定正電壓后，溝槽壁側的P基區反型，形成垂直溝道。

由下圖中的結構可以看到，P基區和N-epi形成了一個PN結，即MOSFET的寄生體二極管。

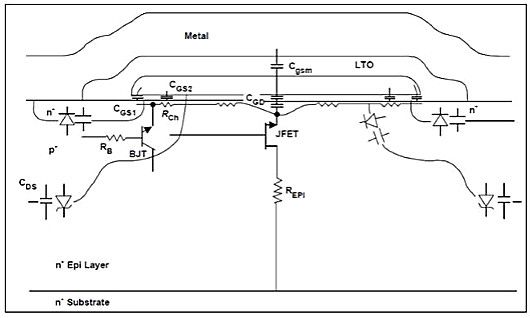

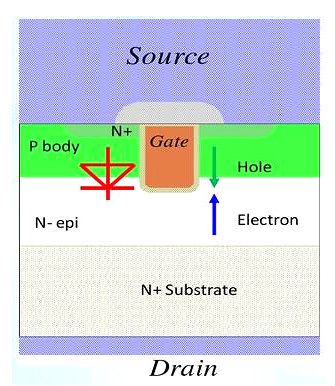

MOSFET剖面結構

體二極管主要參數

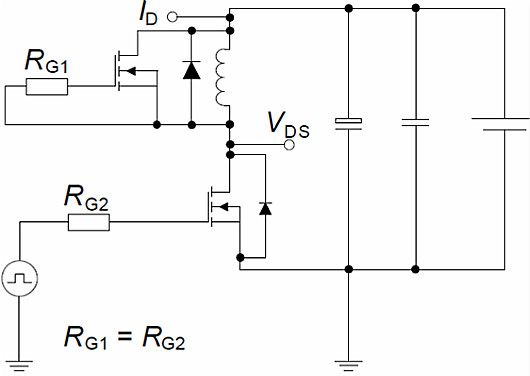

二極管特性測試電路

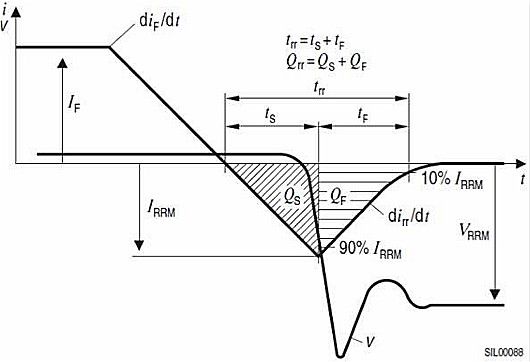

二極管恢復曲線

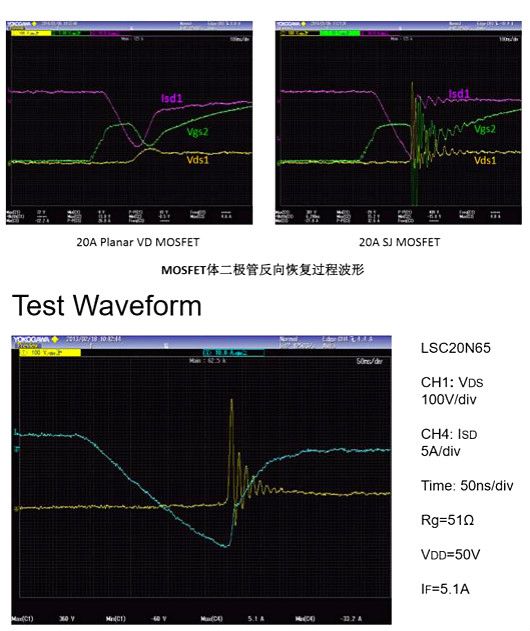

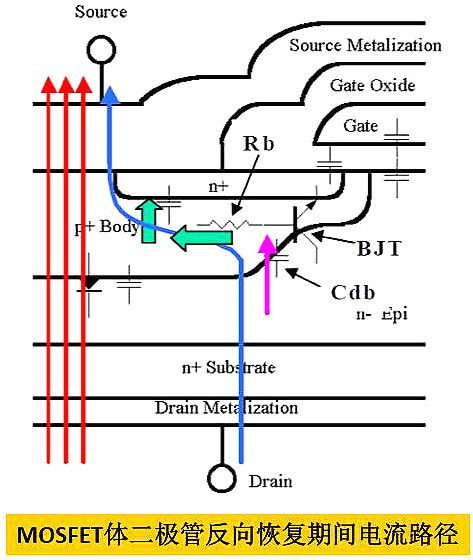

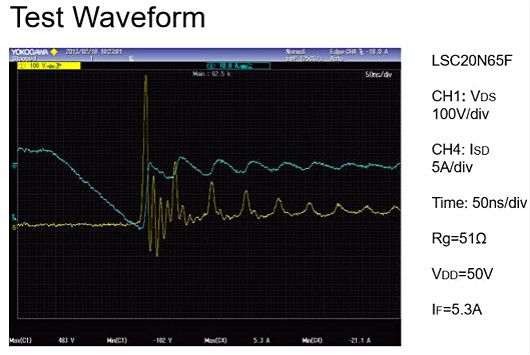

MOSFET體二極管反向恢復過程波形

MOSFET體二極管應用場合

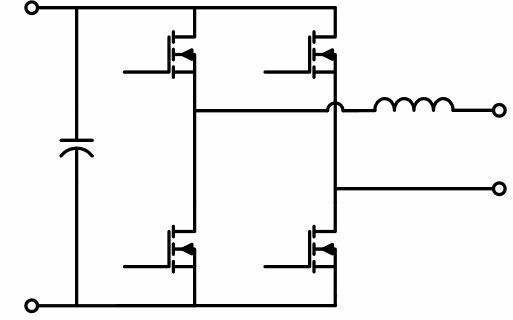

1、全橋逆變電路

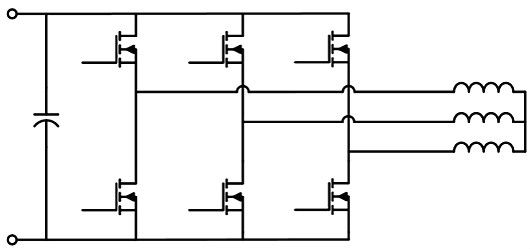

2、三相橋電路

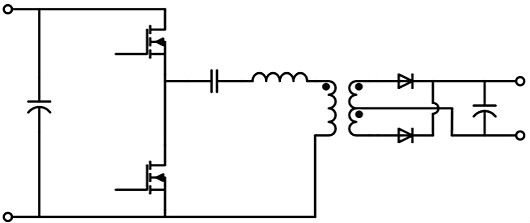

3、LLC半橋諧振電路ZVS

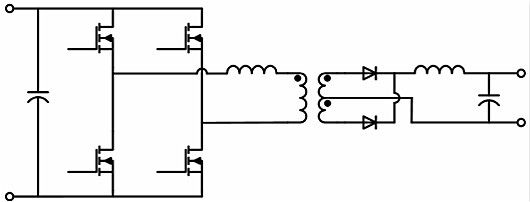

4、移相全橋PSFB ZVS

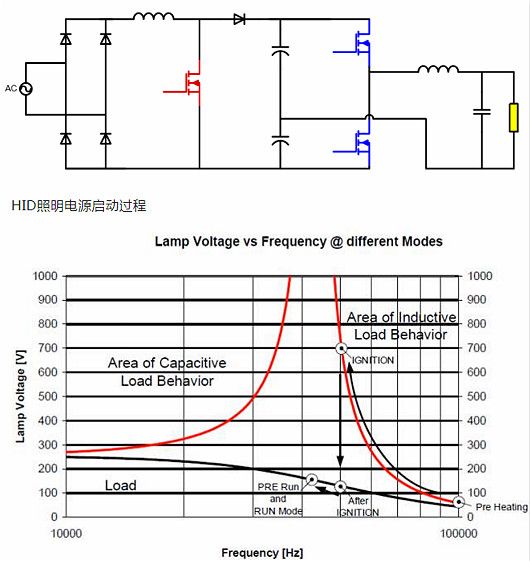

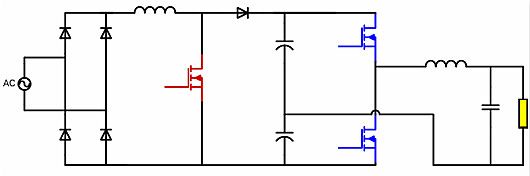

5、HID照明（ZVS）

MOSFET體二極管應用分析

1、MOSFET體二極管反向恢復

2、LLC半橋諧振變換器

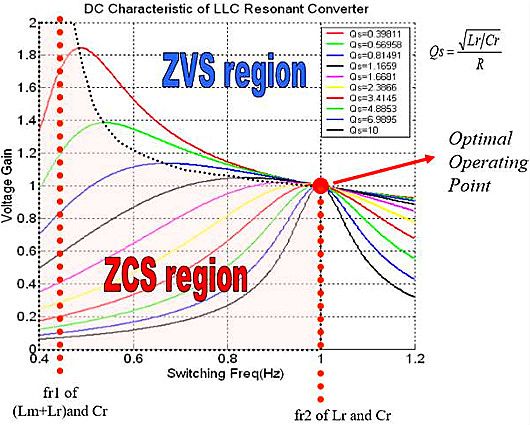

3、LLC電壓增益

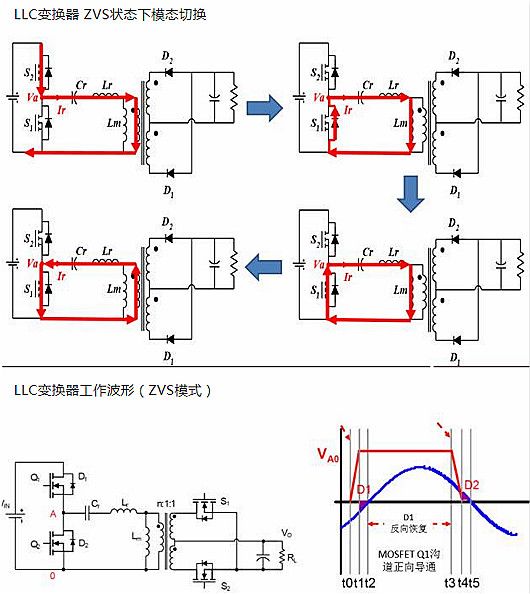

4、LLC變換器 ZVS狀態下模態切換

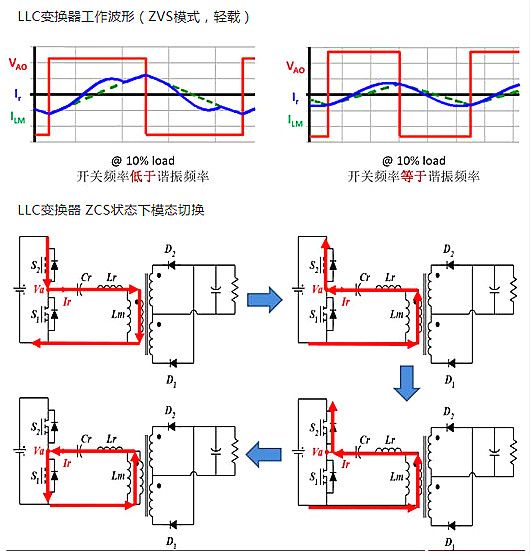

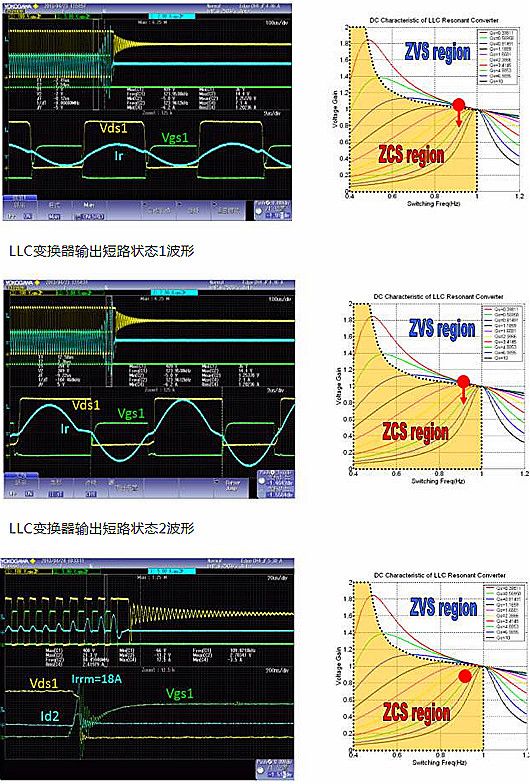

LLC變換器工作波形

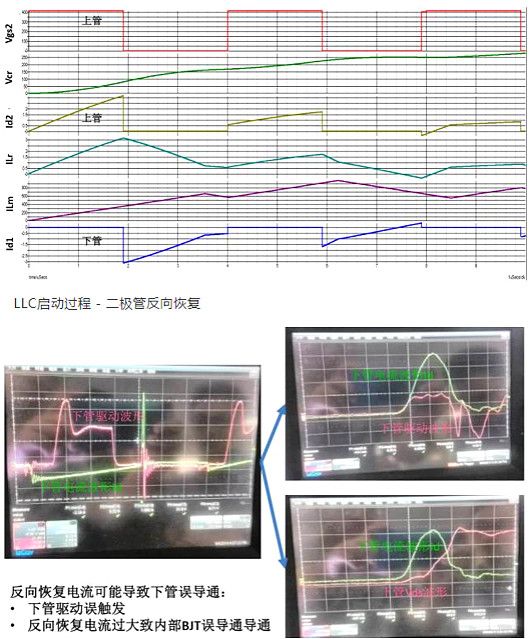

LLC啟動過程 - 二極管反向恢復

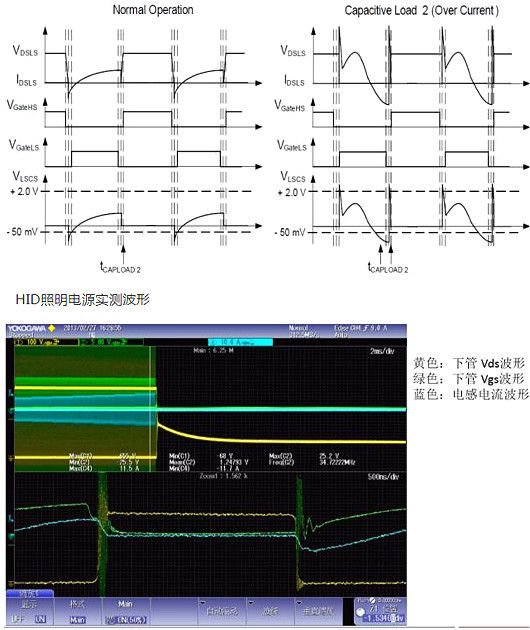

HID照明電源（帶載切換成開路）
