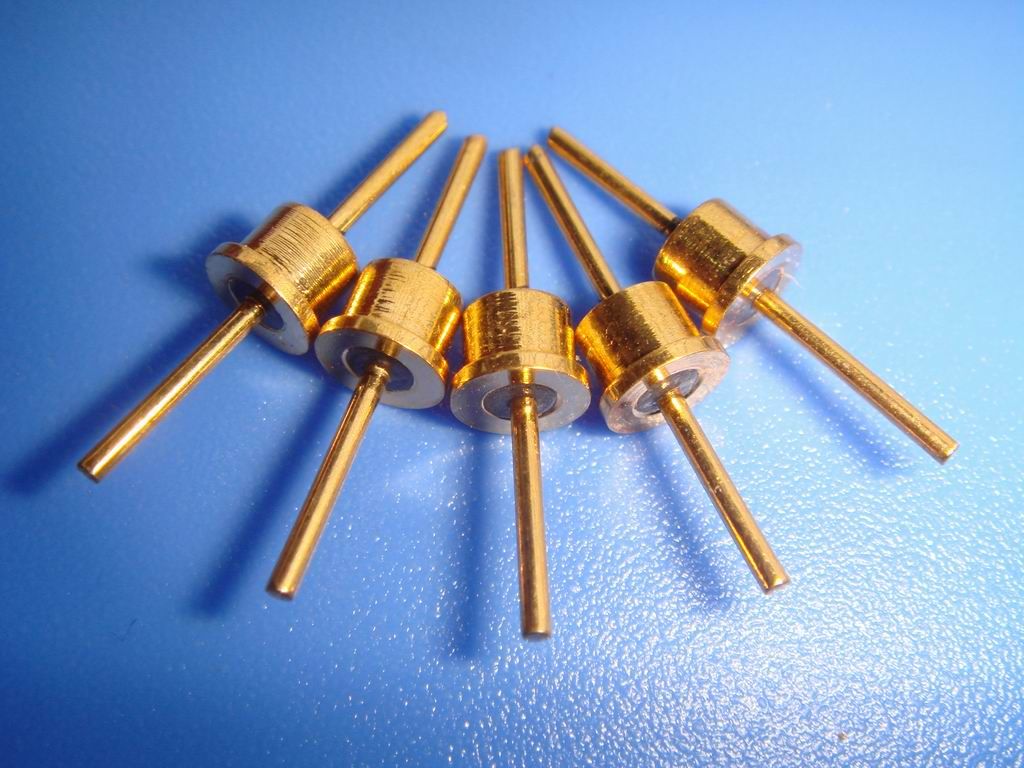

什么是穿心電容器及分類
穿心電容，因?yàn)樗窃诖晒苌贤恳越饘賹樱瑑?nèi)外形成兩個極。因?yàn)楣苁强盏乃苑Q為穿心電容。它是一種三端電容，但與普通的三端電容相比，由于它直接安裝在金屬面板上，因此它的接地電感更小，幾乎沒有引線電感的影響，另外，它的輸入輸出端被金屬板隔離，消除了高頻耦合，這兩個特點決定了穿心電容具有接近理想電容的濾波效果。并且，它又是干擾濾波的理想器件。
穿心電容的簡介
穿心電容(又名饋通、測控系統等領域。
穿心電容的分類
1、C 型
這是一種避免高頻對地的噪音干擾的低自感應裝置，成本低廉，適合應用于高阻抗源和高負載的場合。
2、L 型
這是款帶有電感元件和電容元件的穿心電容，這種典型用于帶有低阻抗源和高阻抗負載的電路中,反之亦然。注意：其電感元件應當面向低阻抗源
3、Pi 型
Pi 型是由兩個電容元件和在兩個電容元件之間的一個電感元件組成，對阻抗源和負載均表現為低阻抗。Pi型濾波器比C型，L型結構提供更好的高頻濾波性能
穿心電容的特性及應用
1)焊接式穿心電容
焊接式穿心電容是對于安裝空間狹小時最理想的產品;
應用：主要用于濾波信號、數據線和AC電源線;
電信設備、傳輸設備、微波濾波器、工控機、復合電路濾波器組件;
尺寸小：有效利用空間;
額定電壓：可達1000VDC;
多種電路結構：C型、Pi型、L型電路都可以提供;
高溫構造：可以防止安裝時的回流;
認證：可供MIL-F-15733 QPL 和 MIL-C-11015 (CK99)認證的濾波器;
2)樹脂密封螺紋式穿心電容
樹脂密封螺栓式穿心電容用所配的螺母和墊圈可以很方便地安裝到通孔位置;
在堅固外殼的兩端用樹脂密封提供良好的環境保護;
應用：主要用于信號、數據線、DC電源線濾波;其中微型擠壓安裝或螺裝是應用在不宜焊接時的理想選擇，適合微波及其他高頻應用;
電壓：可到達2500VDC/240VAC
認證：可供MIL-F-15733認證產品
電路結構：C型、L型、Pi型
3)高電流高電壓樹脂密封穿心電容
應用：高電流濾波器主要應用于高流開關式電源、DC充電系統;
高電壓濾波器主要應用于高壓電源、堅固螺栓式結構容易安裝;
特點：高電流可達100Amps
電壓：可達2500VDC和240VAC@400HZ
4)玻璃密封高性能穿心電容
采用玻璃密封裝、具有優良EMI濾波性能;對那些在惡劣的環境仍要求高可靠性濾波的， 這款產品是最好的選擇，可供10KHz 到大于10GHz的寬頻高性能EMI濾波，玻璃密封系列高度防潮、 防腐蝕、防其他可能在軍事應用中遇到的惡劣環境的影響。
應用：電源、信號線、火箭點火裝置、飛機、軍事通訊、醫療設備、多段式濾波;
優化設計: 多種尺寸形狀及C 、L和Pi型電路供選擇、瞬間抑制Pi、T、&TT電路可選;
可靠性: 參照MIL-F-15733和MIL-F-28861標準制造、符合QPL要求;
基于MIL-F-28861、太空應用“S”級水平
FED/MIL認證: 符合MIL-F-15733和 MIL-F-28861標準
特性: 插入損耗范圍 0.01MHz-10GHz
電容量和溫度特性: 1pF-1μF;NPO、X7R、Z5U等
溫度范圍: -55℃-+125℃ ;-40℃-+85℃
最大電壓值: 400VDC 240VAC@400Hz
最大電流: 30Amps
