圖解電源內部結構及組成元件
Dilingling，在下今天又要開新課了。繼上一次的電源工作原理圖解之后，我們今天再來一篇電源元件的圖解，強化大家理論知識與實際應用的結合。
通過上一篇電源工作原理圖解的反饋，我們得知很多看官不能把原理對應到電源身上，于是在下再用一組圖解來講解電源的內部結構和它的組成元件。
在這里，需要提醒大家注意的是，在很多圖解文章中我們都能夠看到一些圖注，而我們實際應用中不能以偏概全，對應文章中的圖片找一模一樣的電子元件，因為相同的電子元件在不同的電源之中，外觀是經常不一樣的。
這兩個都是電容哦
就拿上面的這張圖來說，同樣是電容，外觀就截然不同，而且這還是出現在同一個電源里面。其實這也是常見的事情，就拿濾波電容來說，每個電源之中都有很多個濾波電容，一次側有，二次側也有，他們的外觀常常不一樣，但是它們都叫做濾波電容。
先看外觀 可以認識很多標識
接下來我們就按照從外到里、從進到出的順序來圖解電源的內部結構和各個電子元件的名稱。大家一起來看圖說話。

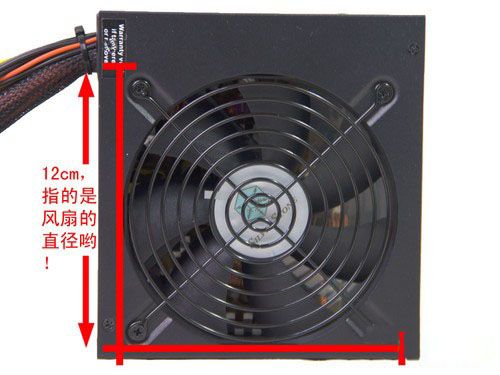

電源風扇
電源風扇尺寸，目前主流的是12cm和14cm的，另外還有8cm和10cm的風扇的電源。需要注意的是這些都是指風扇的直徑。
電源銘牌
目前市場上的電源銘牌多種多樣，沒有統一標準，最常見的是用兩路標識出+12V輸出的格式，而我們上面看到是一個與眾不同的標注一路的電源銘牌。
80PLUS認證標識
80PLUS認證，是目前最火也最主流的電源能效認證標準，由低到高分為白牌、銅牌、銀牌、金牌、白金牌，五個標準。該標準是由美國出臺的。
找準接口 避免插錯接口損壞針腳
電源線上面有很多個接口，面對各個硬件的接口，我們一定要一一對應，千萬不要在沒找對接口的時候挨個去試，以免損壞針腳或者銜接線。
主板插口和光驅插口

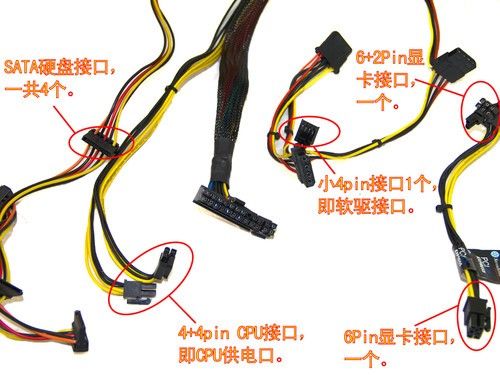

硬盤口、CPU口、軟驅口和顯卡口
由于每個電源提供的電源線插口都不一樣，所以，我們僅以此為例，為大家概括常用的一些接口。具體安裝的時候，還需要各位因實際情況而定。
內部結構 以電流流向劃分區域
有些人說：“電源是由一次側和二次側兩部分組成的。”這是很多新手的一個誤區，其實，電源的內部結構是以變壓器作為間隔，分為一次側、變壓器和二次側三個部分的，變壓器是獨立存在的一部分。

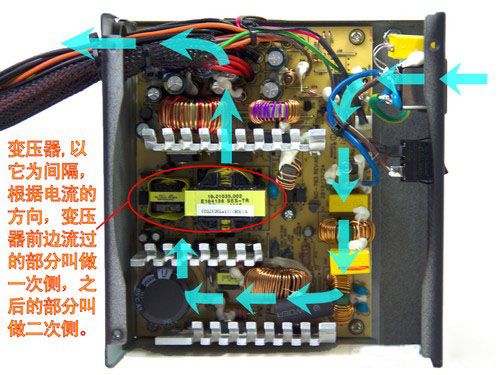

電流示意圖
區分一次側和二次側的方法非常簡單，根據上圖中電流的流向，從入口的市電交流電到出口的計算機直流電，可簡單的概括成“U”型結構，其中途徑變壓器。而一次側就是變壓器前邊電流流經的部分，二次側就是變壓器后邊到計算機直流輸出口的部分。
這里依然要提醒大家，這種“U”型結構，并不是標準結構，而是通常見到的典型結構，也有不少電源不是這種結構的，而這種時候，就需要大家通過實際觀察電流的流向來判斷電源的結構了。
一級EMI部分

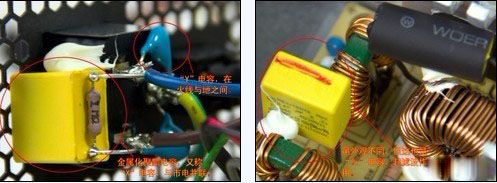

“X”電容和“Y”電容
上面看到的這張圖有點眼熟吧。這就是首頁的“X”電容（是大圖哦！），它在電源電路之中通常是起濾波作用的，不過需要留意的就是它們的外觀長得可能并不一樣。
表里不一 外觀相似作用不同
在每個電源的內部，我們都能看到很多長得很像的東東，但是請大家注意，它們是“表里不一”的哦。

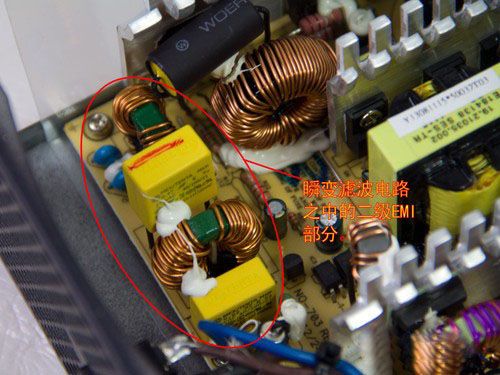

二級EMI
鐵素體線圈
儲能電感
就拿上面的兩個纏繞滿了銅絲的東東來說，別看他們外觀相似，但是它們一個是鐵素體線圈，一個是儲能電感。在電源之中有著各自不同的任務分工。
電容有大小 作用有同也有異
電容的部分也是有體積大的，也有體積小的，雖然都是叫做電解電容，但是它們的所在位置不同，產生的作用也不一樣。
一次側主電容
就拿上圖之中的電容來說，大體積的電解電容主要起濾波作用，用來濾除高頻和脈沖干擾。而圖中右下角的兩個小體積的電解電容，有儲能的作用，在掉電的時候一定程度上的保障電力供應。

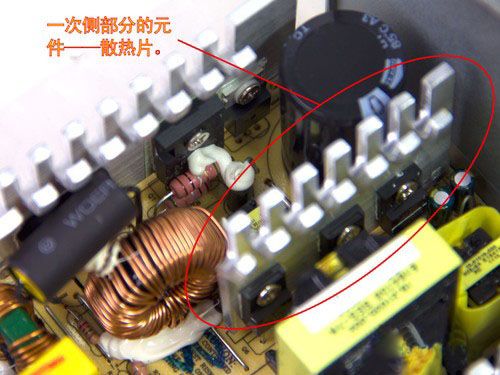

散熱片
功率二極管
在散熱片上面，我們常能看到大量的黑色小芯片，它們之中有的是功率二極管，有的是MOSFET開關管，有的是大功率肖特基整流橋（高端電源的整流橋會安置在專門的散熱片上）。
有時仨有時倆 變壓器的數量多少
接下來我們就來看看一次側和二次側的間隔——變壓器（Transformer）。

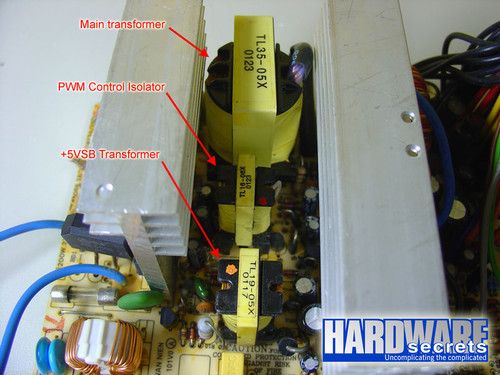

三個變壓器
一般情況下，在電源的兩個散熱片之間都會安排3個變壓器，主變壓器是最大個的那顆；中等“體型”的那顆往往負責+5VSB輸出，而最小的那顆一般用于PWM控制電路，主要用于隔離一次側和二次側部分（這也是為什么在上文圖3和圖4中的變壓器上貼著“隔離器”的標簽）。有些電源并不把變壓器當“隔離器”來用，而是采用一顆或者多顆光耦（看起來像是IC整合芯片），也即說采用這種設計方案的電源只有兩個變壓器——主變壓器和輔變壓器。

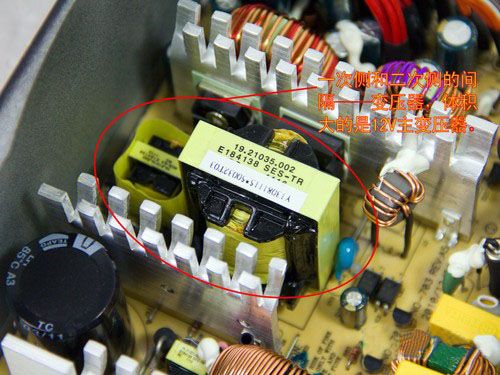

主變壓器和輔變壓器
5Vsb變壓器
大體積的主變壓器的一次側與開關管相連，二次側與整流電路與濾波電路相連，可以提供電源的低壓直流輸出（+12V，+5V，+3.3V，-12V，-5V）。
最小的那顆變壓器負載+5VSB輸出，通常也成為待機變壓器，隨時處于“待命狀態”，因為這部分輸出始終是開啟的，即便是PC電源處于關閉狀態也是如此。
第三個變壓器室隔離器，將PWM控制電路和開關管相連。并不是所有的電源都會裝備這個變壓器，因為有些電源往往會配備具備相同功能的光耦整合電路。
依然有點像 二次側的電子元件
按照電流的流向，我們再來看電源的二次側部分。其中也有很多的電解電容和電感線圈，電感線圈與電容器并聯可組成lc調諧電路，起到最后的濾波作用。
二次側

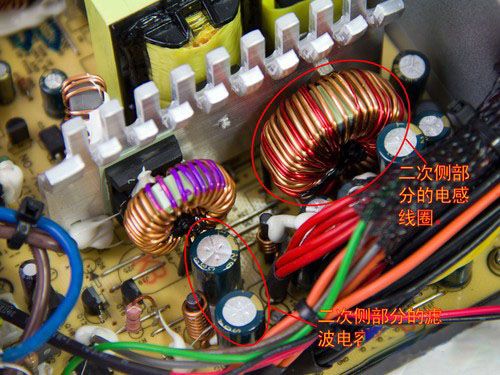

電感線圈和濾波電容

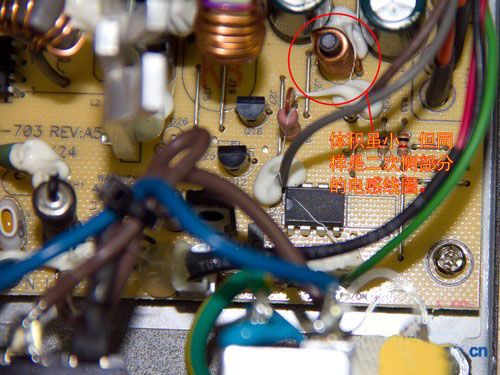

不同外觀的電感線圈
上面的兩張圖之中，各圈出了兩個電感線圈，它們的外觀不同，但它們都是電感線圈。所以說，我們不能簡單的根據圖片來找相應的電子元件。
核心內容概括 外觀異不一定真的異
最后，給大家上一張二次側保護芯片的照片（有點沒照清楚的說），我們再來總結一下這堂課的核心內容。

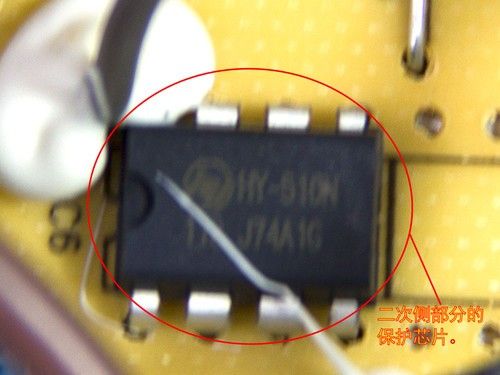

保護芯片
今天的課程核心，主要是講很多新人的一個常見誤區。就是常常按照論壇里面的照片去識別電源之中的電子元件。而在實際應用之中，相同作用、相同名字的電子元件可能外觀并不一樣，所以新手們不能僅根據和照片里面一樣的外觀就判斷出是哪一種電子元件。在電源內部結構的識別和電子元件的識別的時候，我們應該以電流走向、電氣結構、元件作用作為最基本的判斷標準，才能準確的判斷出電子元件的屬性。

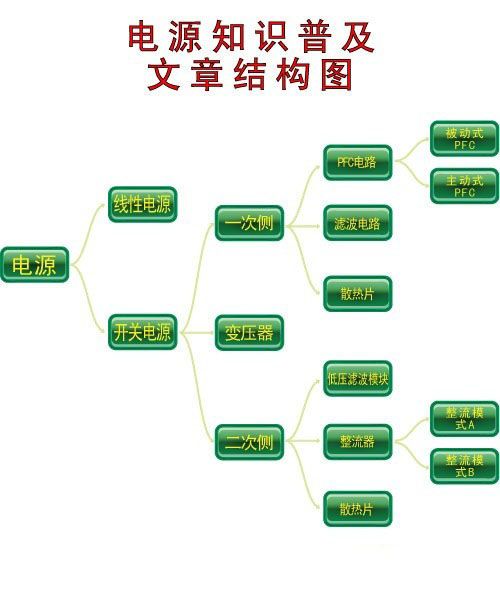

由于這已經是小編關于電源知識普及的第二堂圖解課了，為方便大家建立完整的知識架構，我在這里用一張電源的知識結構圖來幫助大家理解和記憶本系列文章的知識內容。
通過上面的這張電源的系統知識的結構圖，我相信大家已經建立了電源知識的簡單的系統框架，不知道看客您有沒有獲得足夠的有效信息呢？如果您覺得照片太多眼花繚亂的話，可以擴展閱讀小編關于實戰選購技巧的文章。如果您想追根朔源，進一步的了解相關知識的話，可以擴展閱讀小編的相關理論文章。最后，還是請大家期待我們的下一堂課。
