色環電容的標識識別方法
電容器的類型繁多，型號繁多，因此會有不同的標識。而不同的標識方法呈現出的意思也是不同的。最常見的標識方法有三種，包括數字型以及色環和色點。接下來就來詳細介紹一下，通過一下的介紹，大家對于色環電容的標識識別方法會更加了解。
色點電容器上常見有七個色點；黑、棕、紅、橙、黃、綠、藍、紫、灰，白等十色。第一個色點表示特性，第二個、第三個色點表示電容的有效數字，第四個色點為倍率，表示有效數字后面零的個數；第五個色點表示誤差；第六個色點表示工作電壓；第七個色點表示電容的等級。
數字電容器：?jiǎn)挝粸閜F，有些電容器數字前后有字母。常見于獨石、瓷片電容，識別方法為；左起第一、二位表示電容量的有效數字，第三位為倍乘率，表示有效數字后面零的個數。

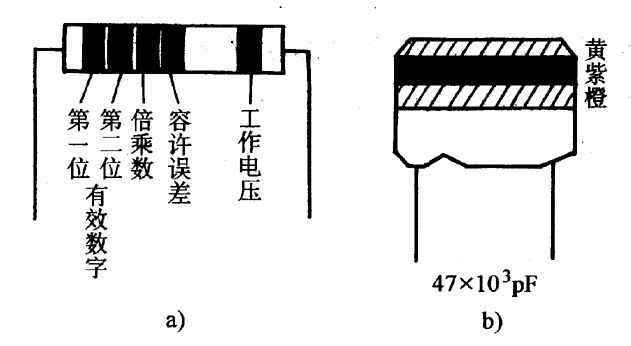

色環電容器則是標有三道色環的電容器，單位為pF。識別方法為：順著電容器的引線方向，第一、二色環表示容量的有效數字，第三位為倍乘率；表示有效數字后面零的個數。色環的顏色含義同上。例：某電容器順引線方向的三色為紅、紫、紅，則電容量為2700pF。如某一色環較寬，是另一色環的二倍，或僅是一種色，此時，前者表示有同一顏色的二種色環，后者表示三個顏色的色環相同。
色環電容的標識識別方法大家是否掌握了呢？不同的標識代表的意思不同，采購人員在采購過程中是必須要相關的參數以及上面的標識進行選購。這是保障精準性選擇電容的關鍵。
