8種常用電容器的結構和特點
8種常用電容器的結構和特點

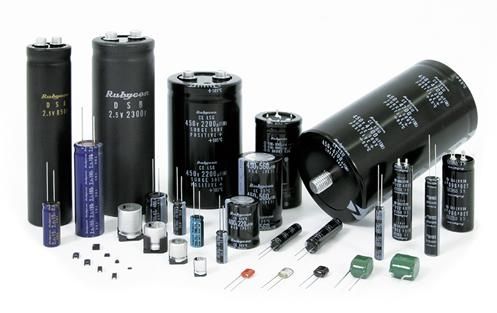

電容器是電子設備中常用的電子元件，下面對幾種常用電容器的結構和特點作以簡要介紹，以供大家參考。
1．鋁電解電容器：它是由鋁圓筒做負極、里面裝有液體電解質，插人一片彎曲的鋁帶做正極制成。還需經直流電壓處理，做正極的片上形成一層氧化膜做介質。其特點是容量大、但是漏電大、穩定性差、有正負極性，適于電源濾波或低頻電路中，使用時，正、負極不要接反。
2．鉭鈮電解電容器：它用金屬鉭或者鈮做正極，用稀硫酸等配液做負極，用鉭或鈮表面生成的氧化膜做介質制成。其特點是：體積小、容量大、性能穩定、壽命長。絕緣電阻大。溫度性能好，用在要求較高的設備中。
3．陶瓷電容器：用陶瓷做介質。在陶瓷基體兩面噴涂銀層，然后燒成銀質薄膜作極板制成。其特點是：體積小、耐熱性好、損耗小、絕緣電阻高，但容量小，適用于高頻電路。鐵電陶瓷電容容量較大，但損耗和溫度系數較大，適用于低頻電路。
4．云母電容器：用金屬箔或在云母片上噴涂銀層做電極板，極板和云母一層一層疊合后，再壓鑄在膠木粉或封固在環氧樹脂中制成。其特點是：介質損耗小、絕緣電阻大。溫度系數小，適用于高頻電路。
5.薄膜電容器：結構相同于紙介電容器，介質是滌綸或聚苯乙烯。滌綸薄膜電容，介質常數較高，體積小、容量大、穩定性較好，適宜做旁路電容。聚苯乙烯薄膜電容器，介質損耗小、絕緣電阻高，但溫度系數大，可用于高頻電路。
6.紙介電容器：用兩片金屬箔做電極，夾在極薄的電容紙中，卷成圓柱形或者扁柱形芯子，然后密封在金屬殼或者絕緣材料殼中制成。它的特點是體積較小，容量可以做得較大。但是固有電感和損耗比較大，適用于低頻電路。
7 金屬化紙介電容器：結構基本相同于紙介電容器，它是在電容器紙上覆上一層金屬膜來代金屬箔，體積小、容里較大，一般用于低頻電路。
8 油浸紙介電容器：它是把紙介電容浸在經過特別處理的油里，能增強其耐壓。其特點是電容量大、耐壓高，但體積較大。此外，在實際應用中，第一要根據不同的用途選擇不同類型的電容器；第二要考慮到電容器的標稱容量，允許誤差、耐壓值、漏電電阻等技術參數；第三對于有正、負極性的電解電容器來說，正、負極在焊接時不要接反。
