TDK的元器件微世界觀：我們立足于材料創新
慕尼黑上海電子展作為國內最大規模的綜合類電子行業展會，每年都會吸引來自全球各個國家和地區的近千家展商以及數萬名行業觀眾蒞臨參與。縱觀每年的慕展主題，消費電子、汽車電子、工業自動化與能源幾乎是永遠離不開的主旋律，每家參展商或多或少都會涉及，而在這四個領域均有所建樹，并且已經取得了一定成績的廠商可謂屈指可數，作為一家以材料開發為原點電子元件制造商，TDK公司可以算其中的一家。

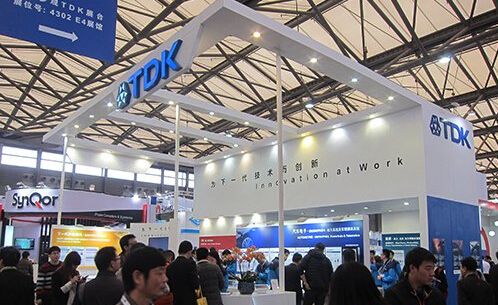

TDK慕展展臺，“為下一代技術而創新”的口號分外顯眼
受TDK公司的邀請，記者跟著眾媒體朋友應約來到了TDK的展臺進行參觀。在TDK工作人員介紹下，我們首先了解到的是TDK用于智能手機及平板電腦等消費類電子領域的相關產品。
超小型、低輸出無線供電解決方案
在消費電子領域，無線供電可以說被炒得相當火熱，TDK作為磁性材料方面的專家，同樣推出了具有自身特色的無線供電產品，據悉，TDK的無線供電產品主要是基于電磁感應原理，通過將高特性的磁性材料安裝在受電及輸電線圈外側，能夠高效地集中磁通，從而提高供電效率。
TDK無線供電系統實物圖
TDK的無線供電方案簡介
與消費電子產品相匹配的無線解決方案
用于LTE智能手機的高級RF集成模塊
隨著4G/LTE通信標準的大范圍普及，RF模塊作為RF結構的重要組件，承載著對載波聚合、包絡檢測、多模式及多頻帶功放等新功能支持的設計挑戰，此外，頻帶數量的不斷增加也對RF結構提出了更高的要求。
工作人員指出，TDK的愛普科斯（EPCOS）RF集成模塊采用了用于微聲濾波器和雙工器的最新一代封裝技術，其封裝大小等同于芯片尺寸。
TDK旗下的愛普科斯（EPCOS）工作人員告訴我們，具備雙工器和功率切換功能的RF模塊正逐漸被集成了特定頻率所需RF組件（雙工器、RF開關和功放）的模塊所取代。這些高度集成化的RF模塊不僅需要準確模擬電磁、結構、熱響應和熱機屬性，還特別需要相關微聲、封裝和模塊集成等技術進一步發展的支撐。TDK公司提供了以上三個領域的一系列技術，從而促成了滿足未來智能手機應用的高集成RF模塊的誕生。
世界最小體積藍牙低能耗模塊
在通信方面的解決方案，TDK同樣以小型化的特點著稱，此次展出的藍牙模塊產品，是專門針對可穿戴設備設計的超小型模塊，改產品采用了TDK獨有的IC內置基板（SESUB），將藍牙IC內置于基板內，并將晶體振蕩器、帶通濾波器、電容器等配套電路元件貼裝在基板上，從而實現了超小尺寸（3.5mm*3.5mm*1.0mm），與分立式器件相比，節省了83%的基板占有面積。
藍牙模塊解決方案參數簡介
用于智能手機的高性能無線局域網路/藍牙濾波器
另外一款用于通信領域的特色器件，是愛普科斯（EPCOS）近期發布的無線區域網路（WLAN）-藍牙濾波器。據悉，該濾波器基于先進的第二代BAW技術 （BAW2），性能一流，其大小適用于手機、無線區域網路、藍牙和衛星導航服務在同一根天線上共存。愛普科斯新出品的B8831濾波器與現有型號相比，品質因數更好，插入損失大大降低，僅為1.1dB。
B8831封裝尺寸極小，僅為1.1 mm x 0.9 mm，其1109為超薄包裝，高度僅為0.4 mm。
車載元器件
展廳上我們看到了TDK在車載電子這方面列出了不少的元器件，其中最具代表的應該屬電感器產品。
SMT電流互感器
據TDK旗下的愛普科斯工程師介紹，其中一款由愛普科斯（EPCOS）推出的SMT電流互感器——B78417A2185A003是基于EP7鐵氧體磁芯，尺寸僅為10.6 mm x 12.2 mm x 11 mm，專門設計用于測量高達20 A的脈沖電流。初級繞組側的DC電阻為1.3 mΩ，次級側為3.7 Ω。另一款型號為B78417A2185A003的則是基于含EP10鐵氧體磁芯，尺寸為12.8 mm x 13.6 mm x 14.4 mm，可測量的脈沖電流高達30 A。其初級側的DC電阻為0.5 mΩ，次級側為2.7 Ω。
緊湊型大電流扼流圈電感器
針對電源系統，愛普科斯（EPCOS）也有相應的大電流扼流圈產品——專為汽車48 V電源系統中的降壓 -- 升壓轉換器而設計。由于采用ERU27鐵氧體磁芯和扁平繞線，這些創新的SMD電感器尺寸非常緊湊，僅為27.5 mm x 29.5 mm x 14.5 mm。電感值為3 μH至11 μH，其飽和電流可高達50 A，工作溫度范圍為-40°C至+150°C。這些組件適用的開關頻率為100 kHz 至200 kHz，符合RoHS標準，滿足AEC-Q200質量認證要求。
為節能而生的工業磁鐵
上面提到TDK對于磁性材料方面的貢獻十分突出，不僅是磁性線圈，在汽車與工業市場，TDK也推出了具備各種特性的釹磁鐵、鐵氧體磁鐵等磁鐵應用產品。

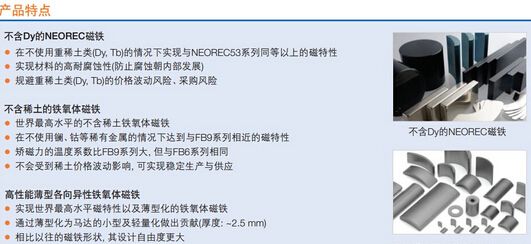

TDK磁鐵應用產品特點一覽
工業與能源用的小型化電源
現場還能看到許多TDK的電源產品，特點均是偏小型化，除了用在工控領域，像智能電網、風能、太陽能這些能源領域也有許多產品。
