隨著5G技術逐漸走向成熟，5G智能手機全面普及。專門負責手機等終端設備收發無線電磁波的射頻系統在邁向5G新時代中面臨全新挑戰。
射頻系統分為射頻前端（RFFE，Radio Frequency Front-End）、天線、射頻收發器三部分。其中RFFE包括功率放大器（PA）、低噪聲放大器（LNA）、濾波器（Filter）、天線開關(Switch)、天線調諧器(Tuner)等。
5G大面積部署，一方面終端設備需要支持越來越多的通信頻段，MIMO技術的應用使天線數量劇增，因而需要更多的射頻器件完成系統搭建；另一方面，更高帶寬，將引入更多噪聲，對射頻系統的要求更加嚴格。如果設計不合理或元件性能不佳，將直接影響手機的無線信號收發能力，具體表現為無線信號差，通信距離短，網絡速率慢等各種問題。
圖片源自Unsplash，侵刪
如何在更高帶寬、更多頻段、更小空間設計中，進一步提升性能是工程師們必須直面的關鍵。近日，豪威集團發布國內最高耐壓（>80Vp）4路單刀單擲開關WS77881L-10/TR和低插損、高線性度雙刀四擲開關WS7824LMB-16/TR，為5G天線調諧、5G SRS等應用提供先進射頻解決方案，為全面邁進5G時代賦能。

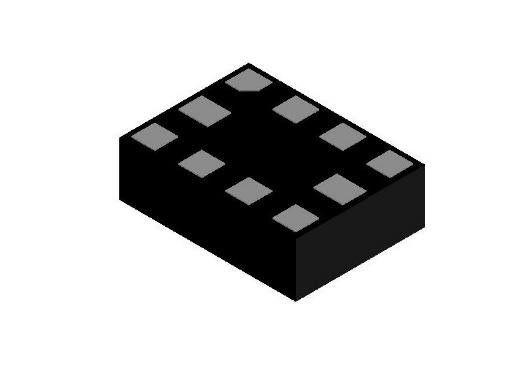

WS77881L-10/TR 超高射頻耐壓 專為高性能天線調諧應用設計
增加設計靈活性。5G手機RF tuner需要具備寬帶天線應用中高射頻電壓的處理能力。WS77881L-10/TR具有超高的射頻電壓處理能力（>80Vp），在國內處于領先行列，較高的射頻耐壓能力使得該產品靈活應對多種輸出環境。當前全面屏盛行，天線空間受擠壓，WS77881L-10/TR采用1.5mmx1.1mm小封裝，可以解決板級空間不足的痛點，使得芯片擺放位置更加靈活。單電源供電（僅VIO）增加了走線的靈活性，與主流的產品Pin-to-Pin，可直接替換，降低BOM成本。
高性能。WS77881L-10/TR允許創建高級調諧拓?fù)浣Y(jié)構，優化了射頻前端與天線之間的傳輸效率，同時降低了天線與射頻前端之間的失配損耗，在空間有限的應用中可以最大限度地提高TRP和TIS性能，從而降低調試難度，減少調試時間。其低導通電阻（2.1?）、低關斷電容（110fF）和超高射頻電壓處理能力的特性使得射頻路徑的性能都得到提升。
寬頻段適用。5G終端的射頻系統需要支持多個通信頻段，該芯片應用頻率范圍廣，覆蓋617MHz~7125MHz，適用于天線調諧、阻抗調諧、頻段轉換等多個應用場景。

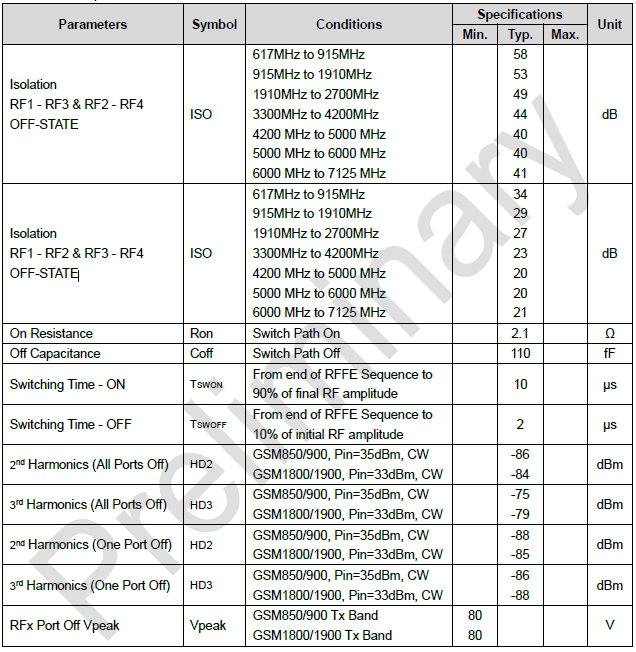

WS77881L-10/TR參數

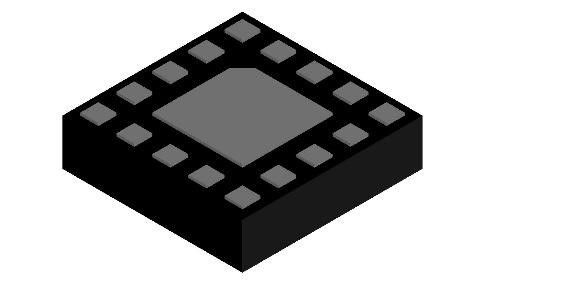

WS7824LMB-16/TR 通用5G Sub-6G SRS開關 針對傳輸路徑應用優化
5G應用頻段和天線數量的增多以及SRS天線輪詢的需求，對射頻開關提出了更高功率、更高頻率、更快切換的要求。
WS7824LMB-16/TR針對傳輸路徑應用進行了性能優化。芯片內部集成了一個與RFFE標準兼容的串行控制系統，USID選擇線（SID）使得在同一RFFE總線上最多可以放置兩個WS7824LMB-16/TR。單電源供電（僅VIO）減少了電源線的鋪設，增加走線的靈活性。
該產品支持多頻段運行（617-5000MHz），適用于多模GSM、CDMA、WCDMA、LTE和NR，包括n77、n78和n79頻段，與市場上同類產品兼容，可為客戶提供靈活選擇。優異性能（低插入損耗、高隔離度、高線性度）與高設計靈活性有助于OEM廠商更好應對射頻前端的復雜性。

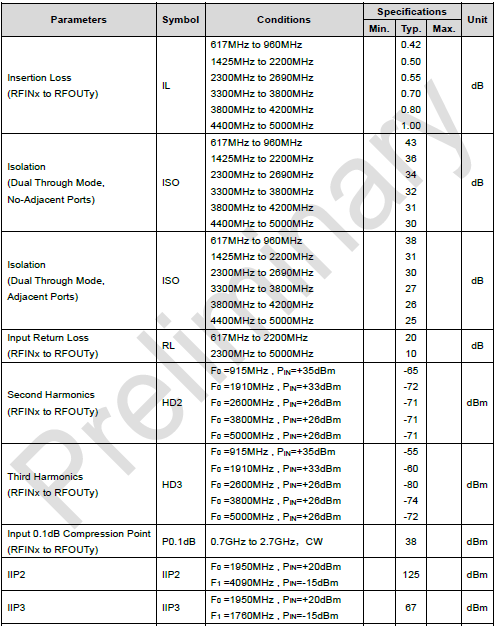

WS7824LMB-16/TR參數
5G大規模普及，對國內射頻廠商既是挑戰，也是彎道超車的機遇。豪威集團多年來深耕低噪放（LNA）、射頻開關（RF Switch）、天線調諧器（Tuner）等射頻前端領域，將持續創新，不斷優化射頻解決方案。
