硬件平臺：MDK972-EK開發板
編譯調試軟件：KEIL uVision4
仿真工具：JLINK V7/V8

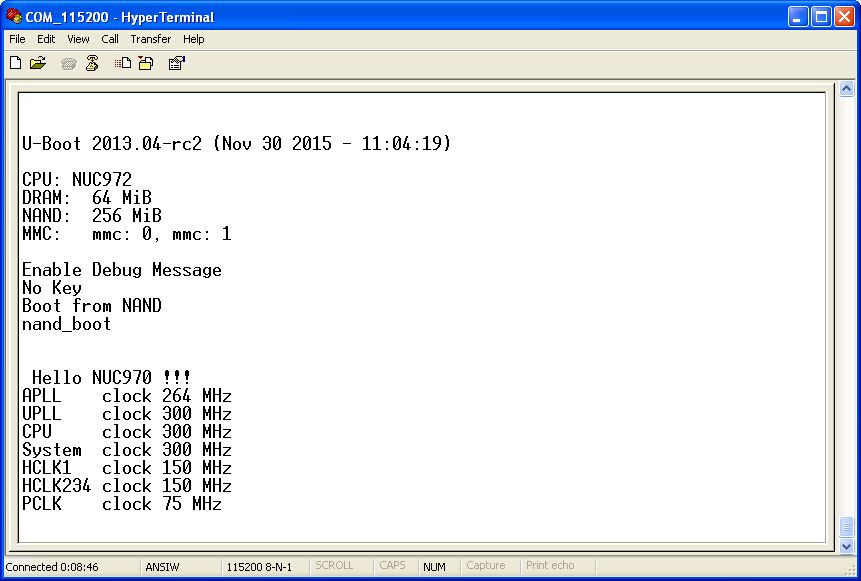

本例子從串口輸出信息，如圖：

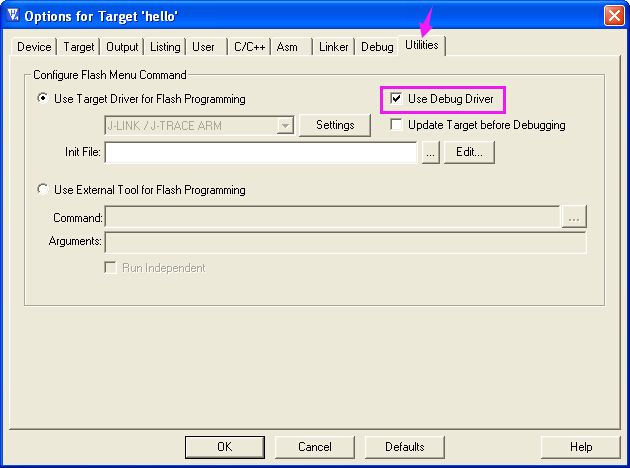

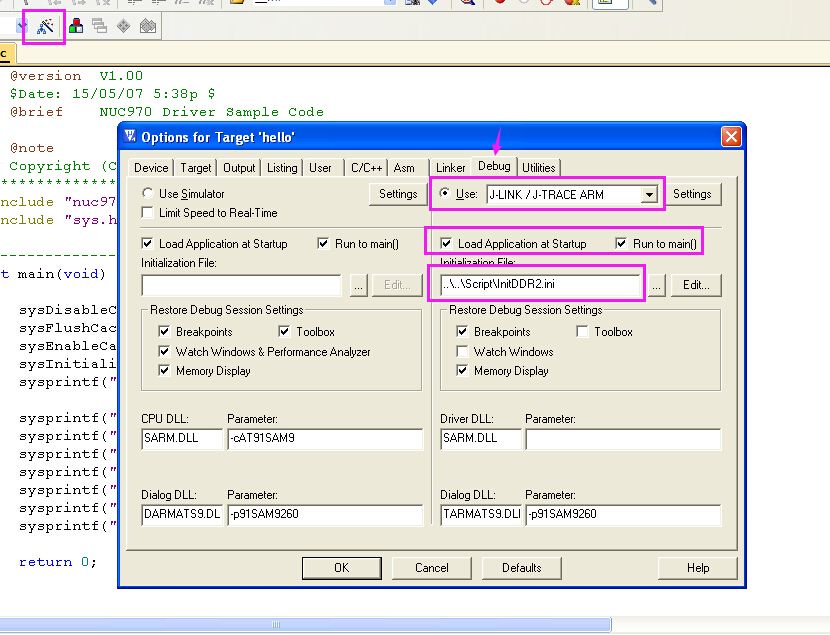

KEIL uVision4調試設置如圖所示：
開發板啟動方式設置：

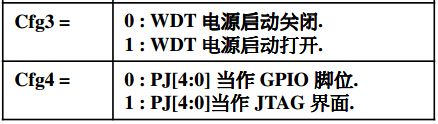

1、需要禁用硬件看門狗和使能JTAG引腳功能，如圖所示：
2、可以將開發板設置于USB啟動方式，或設置為其他啟動方式，然后燒寫U-Boot，使開發板停在U-Boot命令行對開發板進行仿真。
上面的仿真采用的是U-Boot命令行方式，若開發板燒寫有Linux系統，則在開發板啟動時從串口輸入任意值，就可以使開發板停在U-Boot命令行下。
>PA[0:9] (= Cfg[0:9])
>設定的腳位需用 10K? 下拉到地
>關于Linux或U-Boot的燒寫，請參考NUC970 NuWriter 使用手冊裸機程序固化：

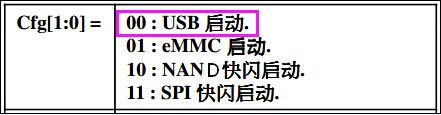

首先將開發板設置為USB啟動方式：

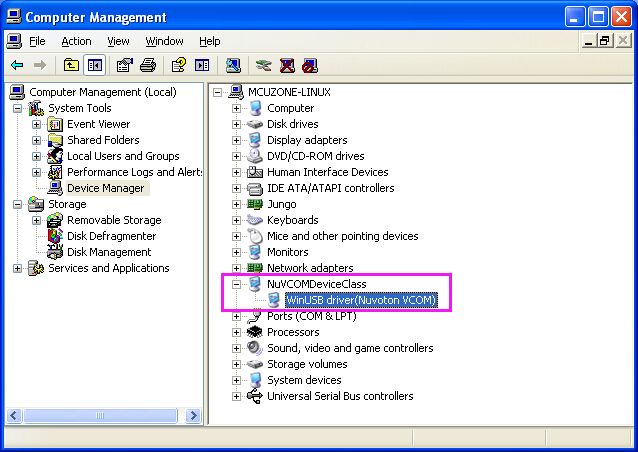

然后用Jlink仿真器連接開發板和電腦，同時連接開發板USB Device接口到電腦，然后將開發板上電，接著長按POWER_ON按鍵，最后開發板將被電腦識別（USB驅動為Tools文件夾下的WinUSB4NuVCOM_NUC970，雙擊安裝即可）為如下設備：
然后打開Tools\NuWriter\bin文件夾下的NuWriter工具，出現如下界面，選擇NUC972DF62Y：
連接成功后，界面如下圖所示：

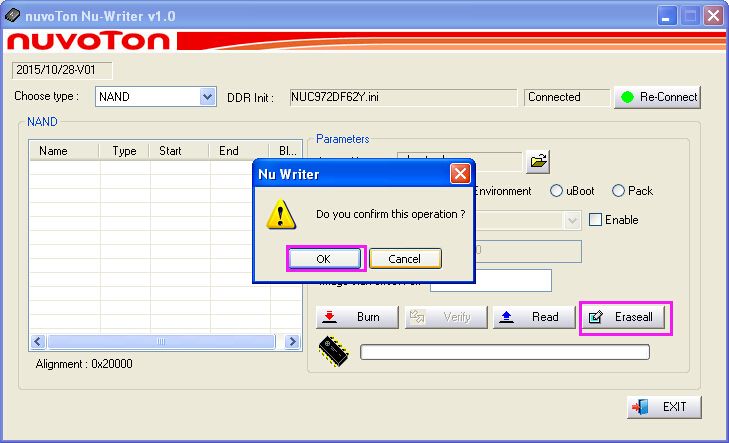

NuWriter工具連接開發板成功后，選擇燒寫的方式（SPI或NAND），這里選擇NAND方式，如果nandflash里有程序，則需要先將其擦除，如下圖所示：

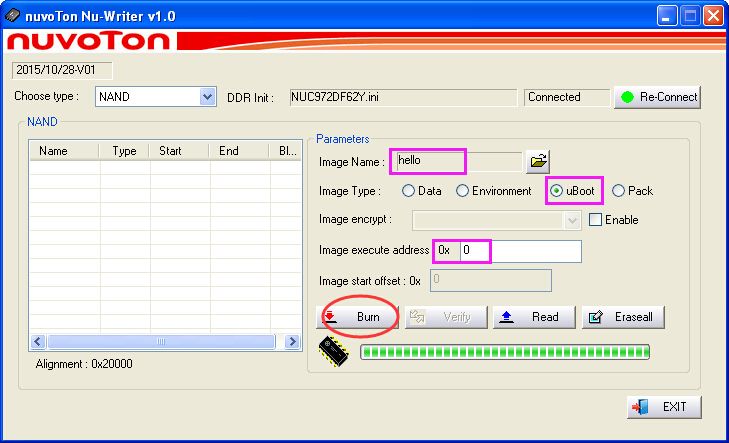

接著燒寫裸機程序，Image Name選擇裸機程序編譯生成的.bin文件，Image Type選擇uBoot，Image execute address設置為0x0，然后點擊Burn進行燒寫，如圖所示：

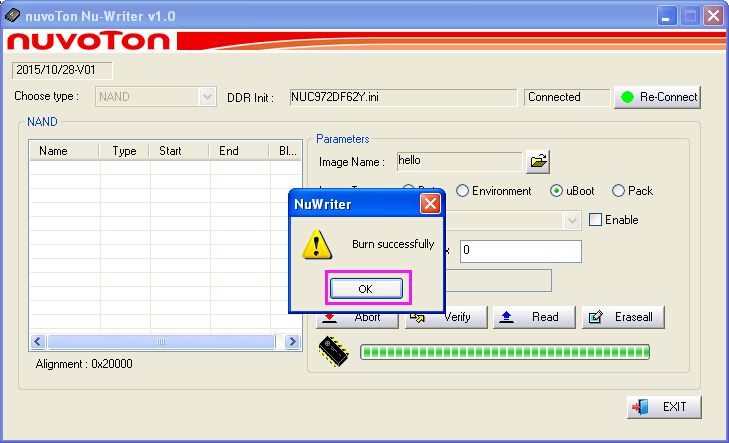

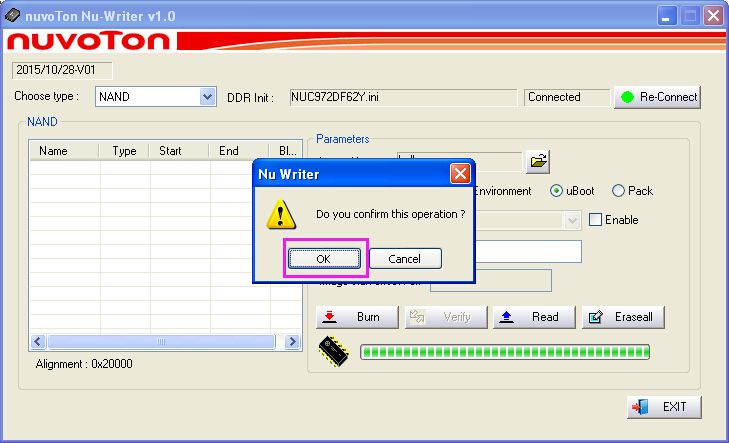

確認操作：
然后將開發板設置為NAND啟動方式，然后復位開發板，燒寫的程序開始運行：
