ST意法半導體全新緊湊型SLLIMM大功率IPM提高電機驅動設計的集成度和功率
新推出的SLLIMM大功率產品簡化了設計，節省了電機驅動平臺(最高5 kW)的物料成本。STGIK50CH65T是最新推出的緊湊型大功率雙列直插式智能功率模塊(IPM)，屬于SLLIMM（小型低損耗智能模封模塊） High Power 系列。新推出的SLLIMM HP 650 V/50 A產品在設計時采用全新內部驅動器配置(具有溝槽柵場截止IGBT， 加上一個功率級續流二極管)，擴展了現有SLLIMM 系列的擊穿電壓、電流能力和功率范圍。
該產品非常適合三相逆變器電機驅動,專門用于功率不超過5 kW的工業應用，如HVAC(供暖、 通風和空調)、伺服電機、GPI(通用逆變器)，以及工業洗衣機應用。
STGIK50CH65T在整個功率范圍內具有更好的性能:在5 kW工況下，效率提高了0.6 PoP，節約了約16%的功耗。

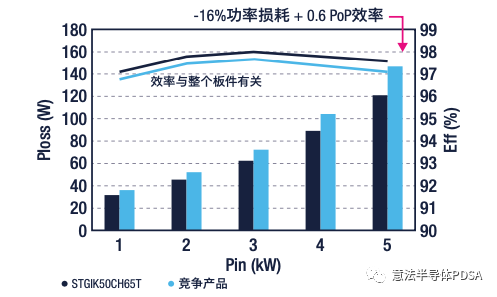

【總體功率損耗和效率 vs Pin】
由于將最新的功率器件和封裝技術相結合的解決方案，在最大工況下，我們的SLLIMM HP具有較低的ΔTcase(最高約 為28°C)。

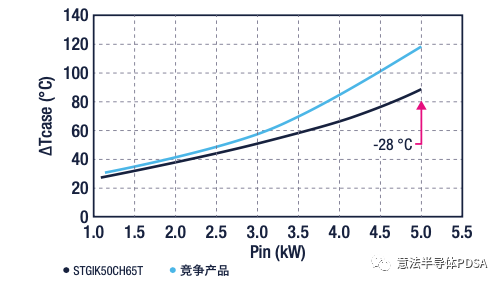

【Δ溫度vs Pin】
注意:* 測試條件:VBUS = 400 V，fSW= 6.5 kHz，TA= 25°C
除了STGIK50CH65T外，我們還將提供高達1200V/10 A的產品。新產品將以20 kHz的頻率運行，并提供短路和欠壓鎖定保護。此外，還將集成一個用于故障保護的比較器。工程師就可以直接使用熱仿真器（ST PowerStudio）和開發板（STEVAL-IPM系列）開始工作。探索高效電源管理系統的關鍵，旨在改善住宅區和社區乃至整個地球的節能。更新版《電源管理指南》展示了我們針對各種應用的最新產品和解決方案，以確保您找到匹配您的設計的各種資訊。
在環保革命理念的指引下，電機控制正向著更高效電機和驅 動器的方向快速發展。此外，為了支持新技術的市場占有率，需要以最低成本提高集成度，同時提升安全性和可靠性。ST致力于電機控制方面的研究已有20余年，是最早意識到這些趨勢的公司。
如需要了解更多ST意法半導體MCU產品，請聯系核心代理商，穎特新科技，或者掃碼聯系我們！
在之前的介紹中，我們也為大家介紹了《ST意法半導體首發PowerGaN功率半導體新系列，加速釋放氮化鎵技術潛能》，也是目前我們主推的非常成熟的解決方案！
