中國移動首顆MCU芯片CM32M101A完美替代ST103系列
隨著5G的商用，物聯網時代正式到來，而芯片作為物聯網終端產品的核心，其重要性毋庸置疑。國家戰略倡導緊緊牽住核心技術自主創新這個“牛鼻子”，加快推進國產芯片自主可控替代計劃。中移物聯網倡導大力發展建設芯片業務，打造特有的核心競爭力，用5G+IoT賦能行業創新，助力萬物互聯，打造中國移動物聯網聯盟產業生態，目標是發展成為物聯網芯片的領導者。在2020中國移動全球合作伙伴大會上發布了中國移動首顆MCU芯片——CM32M101A

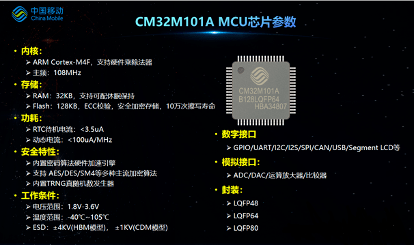

CM32M101A具有集成度高、低功耗、低成本、高性能接口和加密存儲器等幾大特點；尤其適用于物聯網行業應用，如智能表計、環境監測、智慧家庭、防盜報警、定位器和智能家電等。
內核 CPU
― 32 位 ARM Cortex-M4 內核+ FPU，單周期硬件乘除法指令，支持 DSP 指令和 MPU
― 內置 2KB 指令 Cache 緩存，支持 Flash 加速單元執行程序 0 等待
― 最高主頻 108MHz，135DMIPS
加密存儲器
― 高達 128KByte 片內 Flash，支持加密存儲、分區管理及數據保護，支持硬件 ECC 校驗，10 萬次擦寫次數， 10 年數據保持
― 高達 32KByte 片內 SRAM，包括 24Kbyte SRAM1(STOP 模式可配置為保持)和 8 Kbyte SRAM2(Standby 和 STOP 模式下都可配置為保持)，支持硬件奇偶校驗
低功耗管理
― Power down 模式：0.25uA
― Standby 模式：1uA，所有備份寄存器保持，IO 保持，可選 RTC Run，8KByte SRAM2 保持，快速喚醒
― STOP 模式：2uA，RTC Run，8KByte SRAM2 保持，CPU 寄存器保持，IO 保持，快速喚醒
― RUN 模式： 60uA/MHz@72MHz，90uA/MHz@108MHz
低功耗旋轉計數器(LPRCNT)，支持低功耗 LC 無磁計量
Segment LCD 顯示驅動，支持最多 176 段(4x44)或 320 段(8x40)
高性能模擬接口
― 1 個 12bit 5Msps ADC，多種精度可配置，6bit 模式下采樣率高達 9Msps，多達 16 路外部單端輸入通道， 支持差分模式
― 2 個軌到軌運算放大器，內置最大 32 倍可編程增益放大器
― 2 個高速模擬比較器，內置 64 級可調比較基準，其中 COMP1 支持 STOP 低功耗模式下工作
― 多達 24 通道電容式觸摸按鍵，支持低功耗狀態下喚醒 MCU
― 1 個 12bit DAC，采樣率 1Msps ― 內部 2.048V 獨立參考電壓基準源
― 內部集成低壓檢測單元
時鐘
― 4MHz~32MHz 外部高速晶體
― 32.768KHz 外部低速晶體
― 內部高速 RC(HSI) 16MHz
― 內部多速 RC(MSI) 100K~4M
― 內部低速 RC(LSI) 40KHz
― 內置高速 PLL
― 支持 1 路時鐘輸出，可配置為低速或高速時鐘輸出
復位
― 支持上電/掉電/外部引腳復位
― 支持可編程的低電壓檢測及復位
― 支持看門狗復位
最大支持 64 個 GPIOs，最大翻轉速度 50MHz.
通信接口
― 5 個 U(S)ART 接口，其中 3 個 USART 接口（支持 ISO7816， IrDA，LIN），2 個 UART 接口
― 1 個 LPUART，支持 STOP 低功耗狀態下喚醒 MCU
― 2 個 SPI 接口，速率高達 27 MHz，支持 I2S 通信
― 2 個 I2C 接口，速率高達 1 MHz，主從模式可配，從機模式下支持雙地址響應
― 1 個 USB2.0 FS Device 接口
― 1 個 CAN 2.0A/B 總線接口
1 個高速 DMA 控制器，每個控制器支持 8 通道，通道源地址及目的地址任意可配
RTC 實時時鐘，支持閏年萬年歷，鬧鐘事件，周期性喚醒,支持內外部時鐘校準
定時計數器
― 2 個 16bit 高級定時計數器，支持輸入捕獲，互補輸出 ，正交編碼輸入，最高控制精度 9.25nS；每個定時 器有 4 個獨立的通道，其中 3 個通道支持 6 路互補 PWM 輸出
― 5 個 16bit 通用定時計數器， 每個定時器有 4 個獨立通道，支持輸入捕獲/輸出比較/PWM 輸出
― 2 個 16bit 基礎定時計數器
― 1 個 16bit 低功耗定時計數器，支持雙脈沖計數功能，可在 STOP 狀態下工作
― 1x 24bit SysTick
― 1x 7bit 窗口看門狗(WWDG)
― 1x 12bit 獨立看門狗( IWDG)
編程方式
― 支持 SWD/JTAG 在線調試接口
― 支持 UART、USB Bootloader
安全特性
― 內置密碼算法硬件加速引擎
― 支持 AES、DES、TDES、SHA1/224/256，SM1、SM3、SM4、SM7 算法
― Flash 存儲加密，多用戶分區管理（MMU）
― TRNG 真隨機數發生器
― CRC16/32 運算
― 支持寫保護（WRP），多種讀保護（RDP）等級（L0/L1/L2）
―支持安全啟動，程序加密下載，安全更新
― 支持外部時鐘失效監測，防拆監測
96 位 UID 和 128 位 UCID
工作條件
― 工作電壓范圍：1.8V~3.6V
― 工作溫度范圍：-40℃～105℃
― ESD：±4KV（HBM 模型）, ±1KV（CDM 模型）
封裝：LQFP48/LQFP64/LQFP80
M4F內核，擁有更高的參數，與M3一樣的價格，重點是硬件兼容STM32F103C8T6和STM32F103RBT6，可以完美的解決困擾客戶的產能與價格問題
如需要了解更多中移芯昇（芯昇科技有限公司）MCU產品，請聯系中移物聯核心代理商，穎特新科技，或者掃碼聯系我們！
在之前的介紹中，我們也為大家介紹了《中國移動旗下芯昇科技芯片CM32M101A應用及數據手冊》
