新唐工業級8051單片機MS51系列產品特性介紹
新唐MS51系列是芯唐科技在2019年推出的新品，也是重點推廣的新品，與低管腳的N76E003AT20與N76E003AQ有管腳兼容的產品，多種Flash空間與管腳數可選，將繼續N76E003的傳奇，2020年，32KB，QFN33與LQFP32系列產品得到客戶的廣泛認同，成為熱銷產品。
NuMicro® MS51 系列為內建 flash 的增強型 1T 8051 內核微控制器，工作頻率最高至 24 MHz， 提供可配置 8 / 16 / 32 KB Flash 與 1 / 2 KB SRAM 并內置 10 kHz 與 24 MHZ 高精度時鐘源，操作電壓為 2.4 V ~ 5.5 V，并符合 - 40 ℃ 至 105 ℃ 的工業級操作溫度。
NuMicro® MS51 系列具備 12-bit 高精度 ADC 具備多達 15 個外部通道可精確采樣多筆數據，且內建 bandgap 可反推精準電源電壓 ; 5 組高達 1 Mbps 高速串口可用以連接多種模塊、1 組 I2C、1 組 SPI ; 最多可支持 12 通道 PWM 輸出且支持獨立設定的獨立時鐘源的功能，GPIO 具有 20 mA 高電流驅動能力，更有 8 kV ESD 與 4.4 kV EFT 高抗干擾能力。

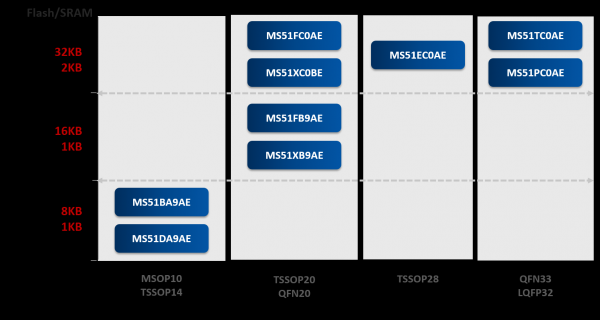

此系列提供從 10 至 32 管腳多樣的封裝為不同應用所需。
目標應用:
家庭自動化、工業控制、物聯網裝置、電池管理、無線充電等。
主要特征 :
| • | CPU | | | - | 全靜態 8 位 1T 8051 內核 CMOS 微控制器 | | | - | 指令集全兼容 MCS-51 | | | - | 4 級優先級中斷配置 | | | | | • | 工作條件 | | | - | 寬電壓工作范圍 2.4 V 至 5.5 V | | | - | 寬工作頻率最高至 24 MHz | | | - | 工業級工作溫度 - 40 ℃ 至 + 105 ℃ | | | | | | • | 存儲器 | | | - | 最高至 32 K 字節 APROM 用戶程序代碼區 | | | - | 可配置 4 K / 3 K / 2 K / 1 K / 0 K 字節 LDROM 引導代碼區，用戶可靈活配置用途 | | | - | Flash 最高支持 100,000 寫入次數 | | | - | 內建 IAP 編程功能 | | | - | 256 字節片內直接存取 RAM | | | - | 額外最高至 2 K 字節片內間接存取 RAM ( XRAM ) 通過 MOVX 指令讀寫 | | | | | | • | 時鐘源 | | | - | 24 MHz 高速內部振蕩器，電源 5.0 V 條件下 ± 1 % 精度等級，全工作條件范圍 ± 2 % 精度等級 | | | - | 16 MHz 高速內部振蕩器，電源 5.0 V 條件下 ± 1 % 精度等級，全工作條件范圍 ± 2 % 精度等級 | | | - | 10 kHz 低速內部振蕩器，出廠精度 ± 10 % 等級 | | | - | 支持外部時鐘輸入 | | | | | • | 電源管理配置 | | | - | 支持兩種省電模式 : 空閑模式與掉電模式 | | | - | 掉電模式典型功耗 6 uA | | | | | | • | 定時器 | | | - | 兩組 16 位定時器 / 計數器 0 和 1，與標準 8051 兼容 | | | - | 六對，12 通道脈寬調制器 ( PWM )，16 位分辨率，帶有不同的工作模式和故障剎車 ( Fault Brake ) 功能 | | | - | 一組自喚醒功能定時器 ( WKT )，用于低功耗模式下自主喚醒 | | | - | 一組看門狗 ( WDT )，由內部 10 kHz 獨立時鐘作為時鐘源 | | | | |
| | • | 通訊接口 | | | - | 兩組全雙工串口，帶有幀錯誤檢測及自動地址辨識功能。UART0 的 TXD 及 RXD 腳可通過軟件更換管腳位置 | | | - | 多達三組 Smartcard 接口，支持 ISO7816-3 并支持 UART 通訊 | | | - | 一組 SPI 總線，主機模式及從機模式最高傳輸速率皆可達到 12 Mbps | | | - | 一組 I2C 總線，主機模式及從機模式最高傳輸速率皆可達到 400 kbps | | | | | | • | 模擬 | | | - | 一組高達 15 路、12 位路 ADC，最高 500 ksps 采樣率，可支持連續采樣 | | | | | | • | 多達 30 個 GPIO 并支持中斷 | | | | | | • | 強效 ESD 及 EFT 能力 | | | | | | • | 96 位唯一標識符 ( UID ) | | | | | | • | 128 位唯一客戶標識符 ( UCID ) | | | | | • | 2-Byte ( 16-bit ) PDID | | | | | | • | 開發工具 | | | - | 基于 KEILTM 與 IAR 開發環境的新唐片上調試 ( OCD 仿真 ) | | | - | 新唐在電路編程 ( ICP 編程 ) | | | - | 新唐在系統編程 ( ISP 編程 )，通過 UART 燒寫芯片 | | | |
|
