符合電動工具應用需求的精簡型封裝 Cortex- M0 3V/5V 微控制器
符合電動工具應用需求的精簡型封裝 Cortex- M0 3V/5V 微控制器
M0 微控制器
工業級 M031 系列 (3V) 精簡型封裝解決方案: Arm Cortex- M0最新入門款微控制器。
工業級 NUC029 系列 (5V) 精簡型封裝解決方案: 最佳5V電動工具解決方案。
精簡型電動工具產品設計，特別需要滿足以下應用需求
可支持工業級使用環境
操作溫度 -40℃ 至 105℃ 的工業級規格。
高抗干擾設計
EFT 4.4 kV/ ESD HBM 高達 7 kV。
可電池供電
工作電壓為 1.8V 至 3.6V，提供低至 1.8V 電壓接口，適合干電池供電。
可精準調速
利用內建 22.1184 /48 MHz 高精度晶振，可用于精準調速應用。
轉速控制應用
6 通道互補型 PWM 輸出并可觸發 ADC，可用于馬達控制應用。
豐富高性能周邊，可延伸應用
2 MSPS 12-bit ADC、96/144 MHz PWM、Quad SPI 與 6 MHz UART。
精簡型封裝，節省設計成本

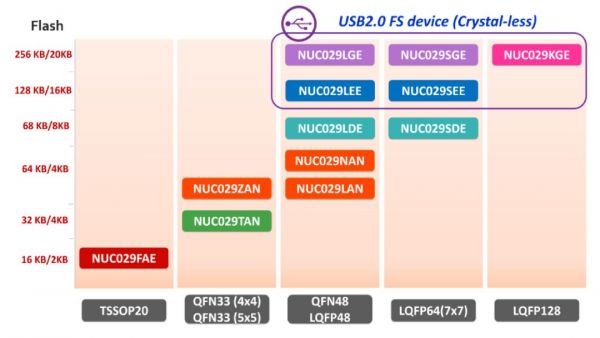

NUC029 5V 工業控制微控制器系列支持:TSSOP20/QFN33封裝
M031 3V 工業控制微控制器系列支持:TSSOP20/TSSOP28/QFN33封裝
電動工具馬達控制方案
可采用M031 (3V) 或 NUC029 (5V) 精簡型微控制器作為主控晶片，透過 6 通道的 PWM 功能，產生三個相位 (U, V, W) 的占空比訊號至閘極驅動器，再透過閘級驅動器控制 MOS 以驅動馬達旋轉。系統可使用 ADC 采樣可變電阻的電壓決定目標轉速，再經由馬達內部的感測器回授訊號計算實際轉速，透過閉回路控制的回授補償，即使負載大小改變也能快速修正回目標轉速。
直發器、熱風槍、按摩槍、氣動機、電鉆、電動起子、理發器、美容儀。
符合電動工具應用需求的精簡型封裝 Cortex- M0 3V/5V 微控制器
M0 微控制器
工業級 M031 系列 (3V) 精簡型封裝解決方案: Arm Cortex- M0最新入門款微控制器。
工業級 NUC029 系列 (5V) 精簡型封裝解決方案: 最佳5V電動工具解決方案。
精簡型電動工具產品設計，特別需要滿足以下應用需求
可支持工業級使用環境
操作溫度 -40℃ 至 105℃ 的工業級規格。
高抗干擾設計
EFT 4.4 kV/ ESD HBM 高達 7 kV。
可電池供電
工作電壓為 1.8V 至 3.6V，提供低至 1.8V 電壓接口，適合干電池供電。
可精準調速
利用內建 22.1184 /48 MHz 高精度晶振，可用于精準調速應用。
轉速控制應用
6 通道互補型 PWM 輸出并可觸發 ADC，可用于馬達控制應用。
豐富高性能周邊，可延伸應用
2 MSPS 12-bit ADC、96/144 MHz PWM、Quad SPI 與 6 MHz UART。
精簡型封裝，節省設計成本
NUC029 5V 工業控制微控制器系列支持:TSSOP20/QFN33封裝
M031 3V 工業控制微控制器系列支持:TSSOP20/TSSOP28/QFN33封裝
電動工具馬達控制方案
可采用M031 (3V) 或 NUC029 (5V) 精簡型微控制器作為主控晶片，透過 6 通道的 PWM 功能，產生三個相位 (U, V, W) 的占空比訊號至閘極驅動器，再透過閘級驅動器控制 MOS 以驅動馬達旋轉。系統可使用 ADC 采樣可變電阻的電壓決定目標轉速，再經由馬達內部的感測器回授訊號計算實際轉速，透過閉回路控制的回授補償，即使負載大小改變也能快速修正回目標轉速。
直發器、熱風槍、按摩槍、氣動機、電鉆、電動起子、理發器、美容儀。
