新唐史上最速ADC，帶你進入傳說般的領域
高速高精度ADC
ADC (Analog-to-Digital Converter) 是一種將模擬訊號轉換成為數字訊號的設備，在MCU中常用來量測現實世界的訊號。使用者可以將各種距離、壓力、濕度、電流等訊號轉換成電壓訊號交給ADC讀取。常見于傳感器、工業設備、控制系統等設備中。
由于ADC可以將模擬訊號轉換成數字訊號傳送給MCU做處理，因此精準度及速度是ADC最注重的規格需求。ADC的精準度又稱分辨率(Resolution)，速度單位是取樣率(sample rate)。

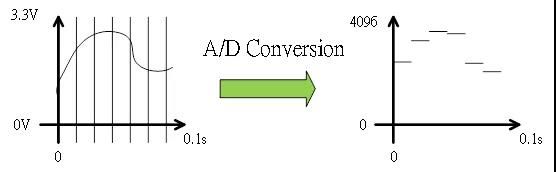

👉 分辨率：上圖訊號經ADC轉換后，上圖右的4096即為最高分辨率，0 - 3.3 V對應0 - 4096，4096也可以表為2^12 = 12 bits，ADC最小分辨電壓為3.3V / 4096 = 0.8mV。分辨率越高代表精度越高，量測到的資料失真度越低，越接近真實的電壓訊號。常見MCU上的ADC分辨率為8 - 12 bits。
👉 取樣率：上圖訊號經過ADC轉換后，在0.1秒內得到6筆數據，因此他的取樣率為60SPS(Sample per Second)，取樣率越高代表每次擷取數據的時間間隔越短，可以更實時對數據變化反應，常見的取樣率為100 KSPS (Kilo Samples per Second) - 5 MSPS(Million Sample per Second)。
新唐NuMicro M480系列MCU內建高速且高精度 ADC可供使用，M480 MCU ADC取樣率最高可達5 MSPS，分辨率達12-bit，多達16組的ADC可供使用。不論在電源、馬達、磁卡感應等等皆可以滿足使用需求。
