新唐開發平臺黃金 3 部曲：Nu-Link-Gang 滿足大量 IC 燒錄需求
新唐開發平臺黃金 3 部曲
Nu-Link-Gang 滿足大量 IC 燒錄需求
新唐因應客戶大量 IC 燒錄需求，也提供了一對多的燒錄解決方案。利用先前介紹的 ICP 燒錄軟件，再配合新唐的 Nu-Link-Gang 量產燒錄器 ( 圖一 ) 及上板 ( 圖二 )，即可進行一對四的燒錄，無論是同樣的四顆芯片，或是四顆不同的芯片，都可以在 Nu-Link-Gang 燒錄器上同時進行脫機燒錄 ( Offline ICP )。此篇文章將說明利用 Nu-Link-Gang 進行一對多燒錄的步驟，Nu-Link-Gang 燒錄器的信息在新唐官網的「軟件與工具」中「硬件」目錄下，詳細的使用方式可以參考用戶手冊。

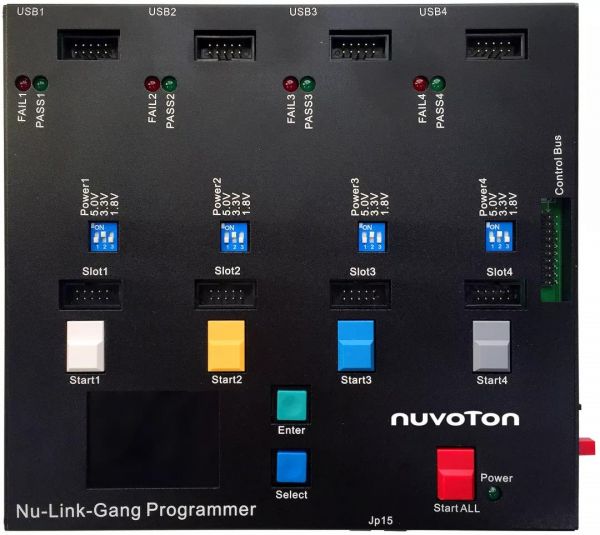

圖一、Nu-Link-Gang 量產燒錄器

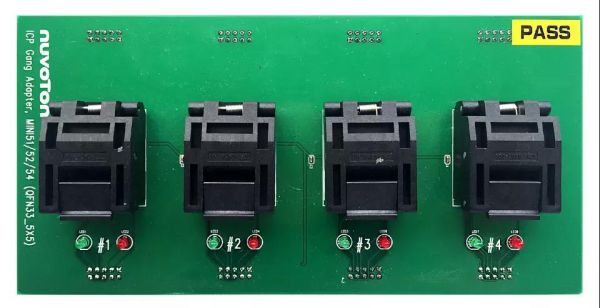

圖二、Nu-Link-Gang 量產燒錄器上板
Nu-Link-Gang 燒錄器設定
1. 燒錄電壓選擇：透過燒錄電壓選擇開關切換燒錄電壓 ( 圖三 )。
四個燒錄單元有各自對應的選擇開關，可分別設置不同的燒錄電壓。

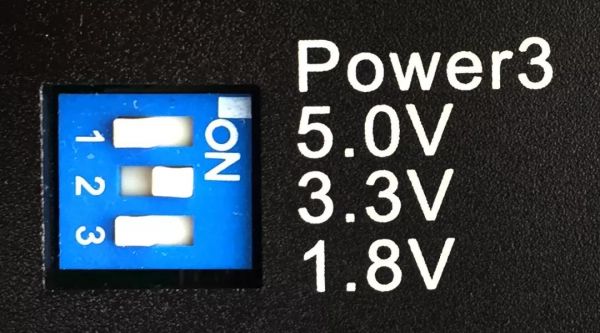

圖三、燒錄電壓選擇
2. 燒錄模式：將開關撥至 Single Start 個別燒錄或是 All Start 同時燒錄 ( 圖四 )。

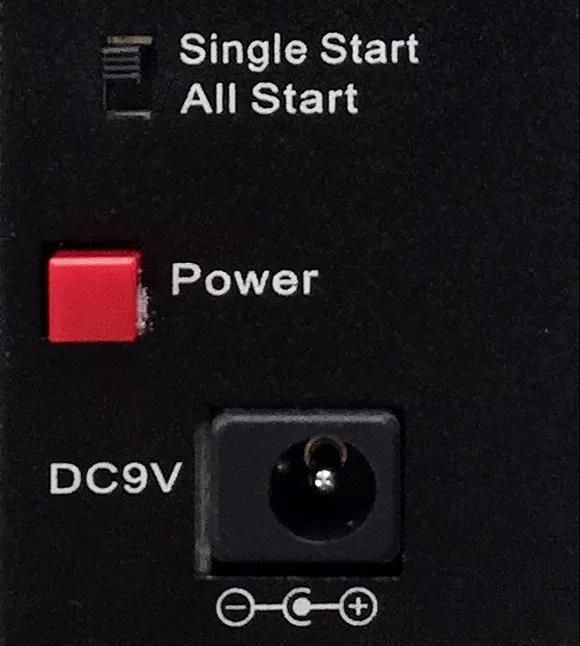

圖四、燒錄模式切換開關
Nu-Link-Gang 連接
將 Nu-Link-Gang 燒錄器通電，并透過 USB 與計算機連接。Nu-Link-Gang共有四個 USB 孔位對應四個燒錄單元，必須分別對四個 USB 孔位進行燒錄設定。
燒錄設定
按下連接按鈕連至 Nu-Link-Gang 燒錄器。
加載欲燒錄文件：文件可選擇加載 APROM、數據 Flash、LDROM 或 SPROM。
設定配置位：如時鐘源、欠壓電壓值等等，也可選擇做安全加密。
編程：配合加載位置做選擇。
編程選項：勾選脫機燒寫模式。
開始：按下開始，將文件及設定存入 Nu-Link-Gang 燒錄器。
也可選擇導出存成 ICP 項目文件，未來導入該 ICP 文件便可回復所有設置。

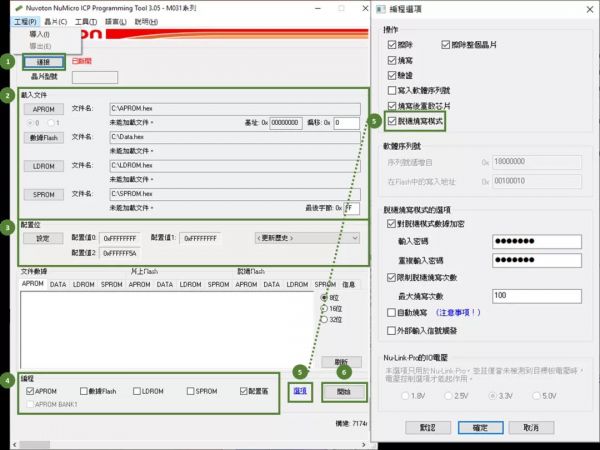

圖五、Nu-Link-Gang ICP 設定步驟
芯片連接
插入上板：將上板對齊固定座及燒錄器座并壓緊。
置入芯片：將芯片置入插口中。
使用治具 (若無上板時才需使用)：連接燒錄器座五只腳位 ( 圖六 )，VCC 電壓為燒錄電壓選擇設定。

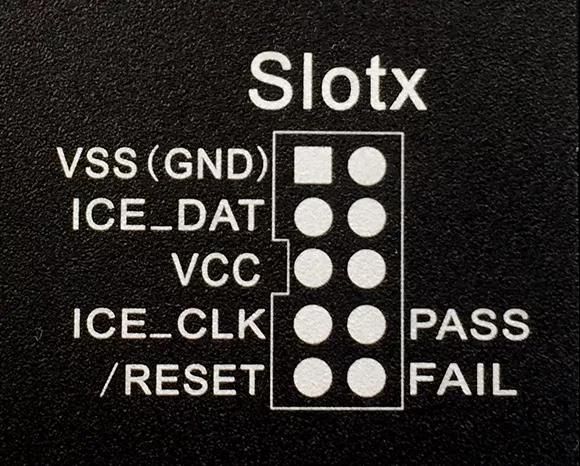

圖六、燒錄器座腳位表
量產燒錄
按下電源開關。
開始燒錄：根據步驟 1-2 燒錄模式設定，按下對應燒錄鍵。
更換芯片：狀態指示燈亮表示燒錄完成，可更換芯片。
圖七、量產燒錄步驟
新唐的 ICP 燒錄軟件提供簡潔的 GUI 接口，讓客戶無論是在線燒錄還是脫機燒錄都能夠快速地完成。配合客戶的量產需求，新唐更提供了一對多的 Nu-Link-Gang 燒錄器，可讓量產流程達到最佳效率。新唐的生態系統，不僅只在開發階段及量產階段，升級階段也有充足的工具，下一次將會介紹新唐在升級階段所提供的解決方案。
