新唐LED顯示屏解決方案
臺灣新唐LED顯示屏解決方案具備低成本、低耗能、容易安裝、容易操作等優點，因此被廣泛的使用在商場、店家、機關單位、展覽、車站等場所。新唐科技所推出的 LED 顯示屏參考設計，提供客戶快速導入具成本優勢的 LED 顯示屏控制板。

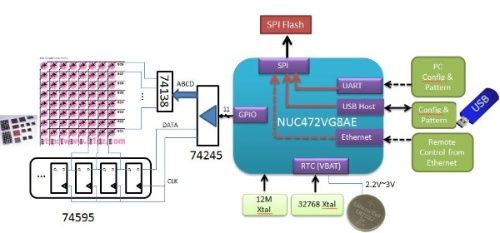

此次推出參考設計方案，有NUC472VG6AE以太網方案，以及 M452RG6AE 精簡型方案。NUC472以太網方案可通過Ethernet、USB、Bluetooth更換顯示屏字幕，支持單色LED達80K點，雙色LED達40K點，系統方塊圖如下：

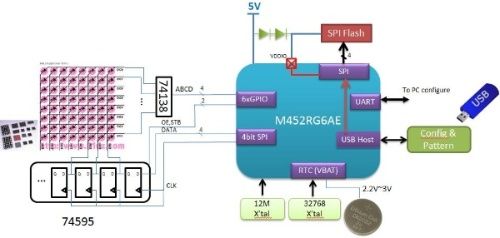

M452精簡型方案可透過USB、Bluetooth更換顯示屏字幕，支持單色LED達32K點，雙色LED達16K點，系統方塊圖如下：
兩方案亦支持以RTC定時更換顯示屏功能。Bluetooth可透過手機、計算機，遠程更換顯示內容，新唐亦提供 Android 版本 App 以供參考。
新唐LED顯示屏方案特點
- 新唐 NuMicro ARM Cortex-M4 系列，可支持寬工作電壓2.2~5.5V，可節省LDO及兩個74245芯片，降低BOM成本及電路復雜度。
- 支持 USB Full Speed 2.0 更新LED顯示內容。
- 支持SPI接口控制LED板, 最高速可控制62片雙色16K點, SPI支持PDMA功能, 可省下大量的CPU運行時間。
- 支持獨立電源Calendar RTC, 當主計算機斷電時，RTC仍然可以記錄時間正常工作。
- 支持SPI Flash功能，SPI 可支持PDMA功能，加速SPI Flash的讀寫并減少CPU介入, 可省下大量的CPU運行時間。
- 支持UART打印信息功能, M452 UART FIFO有 16個字節, 具備高速收送數據的能力，且非常適合透過UART進行除錯。
- NuMicro特有加密及程序保護，保障程序不被盜取。
相關 IC
- NUC472VG8AE
- M452RG6AE
