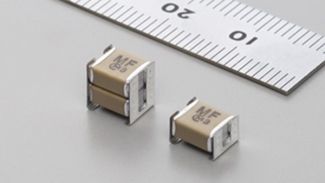

村田X1/Y2金屬端子安規電容KCA系列Type MF介紹
村田制作所已將端子間距為4mm以上且經汽車用安全標準認定的金屬端子型多層陶瓷電容器 KCA系列Type MF商品化。主要可用于電動汽車的車載充電器（OBC*1）、變頻器、DC-DC轉換器等。本商品計劃于2018年12月起開始量產。
經汽車用安全標準認定的金屬端子型多層陶瓷電容器 KCA系列Type MF已獲得電容器國際安全標準IEC60384-14 Class X1/Y2認證，可在車載用充電器等中作為Class Y2的Y電容器*2使用。采用通過金屬端子的彈性作用緩和施加于陶瓷體的壓力，抑制發生斷裂風險。在車載用充電器中，本產品不僅作為安全標準認定的電容器被要求的AC產品線，也作為DC產品線的Y電容器被采用。
以往的KCA系列Type MF雖然一直符合IEC60384-14規定的端子間距為3.2mm，但在電動汽車用途的DC產品線使用時，因外施電壓、工作環境、基板材料等因素，有些情況下端子間距離3.2mm仍不夠。本商品通過對金屬端子的新設計，實現了端子間距為4mm以上。與以往的產品相比，能夠支持更高電壓的設計需求。
產品概述
| 開發產品 | 【參考】以往產品 | |
| 品號（示例） | KCA55W7UMF103ML01# | KCA55W7UMF103MH01# |
| 形狀 |  | |
| L尺寸 | 6.1 ±0.4 mm | 6.1 ±0.4 mm |
| W尺寸 | 5.１±0.3 mm | 5.3 ±0.2 mm |
| T尺寸 | 6.4 ±0.3 mm | 6.4 ±0.3 mm |
| 金屬端子寬e | 0.9 ±0.2 mm | 1.2 ±0.2 mm |
| 金屬端子電極間距離d | 4 mm (min.) | 3.2 mm (min.) |
Type MF產品一覽表
- 工作溫度范圍: -55 ～ +125℃
- 額定電壓: 250Vac(r.m.s.)、630Vdc （僅有250Vac(r.m.s.)獲得安全標準認定）
- 靜電容量值: 100 ～ 10,000pF
- 溫度特性: U2J 特性
術語說明
*1. OBC： On Board Charger。是將工頻電源轉換為直流，給電動汽車等的主電池充電的車載充電器。
*2.Y 電容器：是主要以消除電源線噪聲為目的，連接于電源線與底盤之間的電容器。
關于村田
株式會社村田制作所是一家進行基于陶瓷的無源電子元件與解決方案、通信模塊和電源模塊之設計、制造與銷售的全球領先企業。村田致力于開發先進的電子材料以及領先的多功能和高密度模塊。公司的員工和制造基地遍布世界各地。
