村田BLM31KN_BH系列車載級電源用片狀鐵氧體磁珠
株式會社村田制作所將車載動力傳動系和安全用的保證使用溫度150℃的1206尺寸 (3.2 × 1.6mm) 電源用片狀鐵氧磁珠BLM31KN_BH系列商品化。本產品主要作為要求高溫保證的安裝在汽車引擎艙和LED前照燈等上面的電路電源線靜噪元件，面向車載市場擴銷，已開始量產。
近年來，在汽車市場，由于以混合動力和電動汽車等各種功能的電動化的發展，伴隨著傳導噪聲和輻射噪聲的增加，靜噪對策的必要性不斷增高。例如，動力傳動系的電動化方面，電機控制電路（帶電棒時）或者逆變器電路（無電棒時）上電機電路的安裝數量增加，需要支持大電流的靜噪對策元件。此外，為了實現與汽車燃費提高直接相關的輕量化，引擎、安全的電子控制單元（以下稱ECU）的高溫的引擎艙內的配置（機電一體化設計）不斷發展，ECU內使用的靜噪對策元件也要求高溫保證。
村田通過在內部電極以及外部電極的設計標準上下功夫，成功推出支持適合電源線的大電流 (120ohm / 4A at 125℃)，且在150℃環境下，可在1206尺寸上使用的產品，今后將有助于此類電源線的靜噪對策設計。
特點
- 符合AEC-Q200*1標準
- 在-55℃～150℃范圍內可使用(存在額定電流的降額*2)
- 小型尺寸 (3.2 x 1.6mm) ，支持最大4A大電流
- 在阻抗最大1000ohm (at 100MHz) 下，對靜噪對策有效
產品網站
BLM31KN_BH系列
系列陣容請確認此處。
術語說明
*1 AEC-Q200: Automotive Electronics Council策劃規定的車載電裝元件要求的可靠性試驗標準。
*2 額定電流的降額
150℃保證產品規定了125℃和150℃環境溫度的額定電流，保證150℃環境下的規格和可靠性

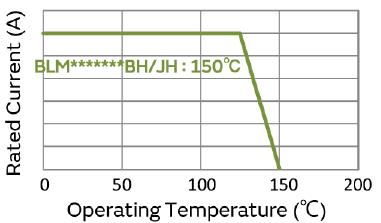

降額圖
