電感的測量方法
電感的主要特性是貯存磁場能。但由于它一般是用金屬導線繞制而成的，所以有繞線電阻(對于磁芯電感還應包括磁性材料插入的損耗電阻)和線圈匝與匝之間的分布。采用一些特殊的制作工藝，可減小分布電容，工作頻率也較低時，分布電容可忽略不計。因此，電感的測量主要包括電感量和損耗(通常用品質因數Q表示)兩部分內容。
一、諧振法測量電感
如圖1所示為并聯諧振法測電感的電路，其中C為標準電感，L為被測電感，Co為被測電感的分布電容。測量時，調節信號源頻率，使電路諧振，即電壓表指示最大，記下此時的信號源頻率f，則
圖1 諧振法測量電感
由此可見，還需要測出分布容Co，測量電路如圖1所示，只是不接標準容。調信號源頻率，使電路自然諧振。設此頻率為f1，則
由上兩式可得
將Co代入Ｌ的表達式，即可得到被測電感的感量。
二、交流電橋法測量電感
測量電感的交流電橋如圖2(a)和(b)所示的馬氏電橋和海氏電橋兩種電橋，分別適用于測量品質因數不同的電感。

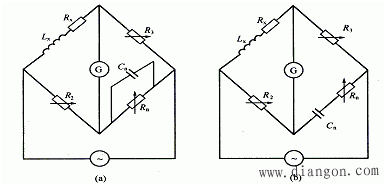

圖2 交流電橋法測量電感
如圖2(a)所示的馬氏電橋適用于測量Ｑ＜10的電感，圖中Ｌx為被測電感，Rx為被測電感損耗電阻，馬氏電橋由電橋平衡條可得
一般在馬氏電橋中，R3用開關換接作為量程選擇，R2和Rn為可調元件，由R2的刻度可直讀Lx，由Rn的刻度可直讀Q值。圖2(b)所示的海氏電橋適用于測量Ｑ＞10的電感，測量方法和結論與馬氏電橋相同。
