華大單片機低功耗深度休眠后無法喚醒、燒錄程序，怎么辦？
問題陳述：
某日，本人在調測華大半導體單片機（HC32L136）低功耗時，一時恍惚，在沒有喚醒中斷的情況下，將上電延時函數刪除，使系統上電后就立即進入低功耗深度休眠，導致無法喚醒、燒錄程序，多次使用復位按鍵喚醒，碰運氣燒錄程序，未果，查找資料、聯系華大代理，尋得以下行之有效的方法。
解決方法：
華大半導體單片機資料包：仿真及編程工具中：CCID在線離線編程器、Cortex-M離線編程器和Cortex-M在線編程器三種方式均可支持深度休眠狀態下程序擦除，其原理是，這些編程器擦除以及燒錄程序是使用TX、RX引腳，而不是仿真器，可使用IO燒錄程序。
以Cortex-M在線編程器為例（其他兩種方式要購買專門的華大燒錄模塊，成本貴，不推薦），使用普通常用的USB轉串口TTL模塊（需要注意串口是有影響的，剛開始我使用PL2303串口一直失敗，換成CH340就立刻成功）與目標 MCU連接，即可燒錄程序，如下圖所示：

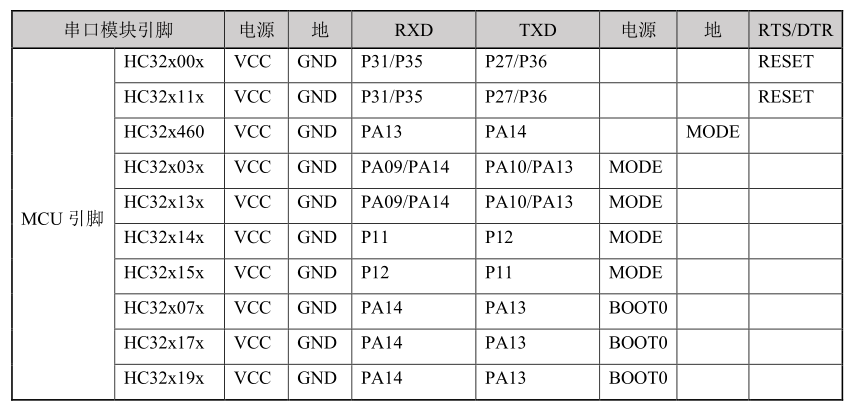

具體型號芯片與串口模塊的接線方法這里是有差異的，各位使用時也需留意區分。
HC32L136就采用以下連接方式（RXD和TXD兩組不一定都有效，像我用的HC32L136，RXD：PA14和TXD：PA13就無法打開串口）：
硬件連接成功后就可以使用“HDSC.exe” 軟件擦除或上傳燒寫程序，抹除休眠程序，效果如下所示：
