W25Q128更新片內字庫
穎特新為winbond戰略合作伙伴，華邦代理商。負責華邦解決方案系列在中國區的推廣，解決客戶在使用華邦系列產品中存在的問題。聯系電話：0755-82591179，在線QQ：83652985 W25Q128是華邦公司推出的大容量SPI FLASH 產品，W25Q128的容量為128Mb。擦寫周期多達10W次，具有20年的數據保存期限，支持電壓為 2.7~3.6V。
W25Q128(W25Q64)將16M(8M)的容量分為256(128)個塊( Block)，每個塊大小為64K字節，每個塊又分為16個扇區( Sector)，每個扇區4K個字節。W25Qxx的最小擦除單位為一個扇區，也就是每次必須擦除4K個字節。這樣我們需要給W25QXx開辟一個至少4K的緩存區，這樣對SRAM要求比較高，要求芯片必須有4K以上SRAM才能很好的操作。

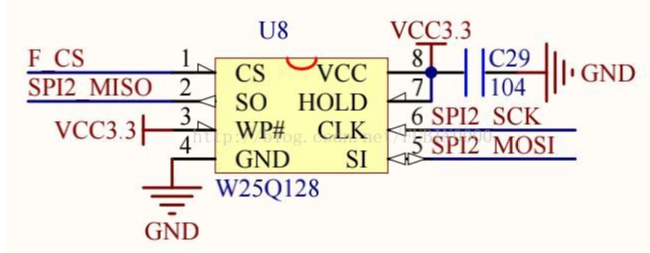

買來的芯片內部是空的，之前一直用開發板進行實驗，編寫程序調試一切正常，今天將調試通過的程序下載到自己的電路板上發現液晶無法顯示漢字，懷疑是連接線的不穩定，后來換了連接線測試了所有連接點的通斷無果，后來在開發手冊中發現，原子的開發板在出廠之前對W25Q128芯片更新了字庫，而我的程序中是沒有字庫更新函數的，所以嘗試通過開發板連接杜邦線給芯片更新字庫，更新字庫后再接入自己的電路板顯示正常。也得到了經驗，以后設計電路時，留出芯片的更新字庫接口，或者留下SD卡槽，通過SD卡更新。下面是更新字庫的圖片和連接原理圖。
