stm32f103c8t6芯片引腳配置圖及其引腳規格定義詳解

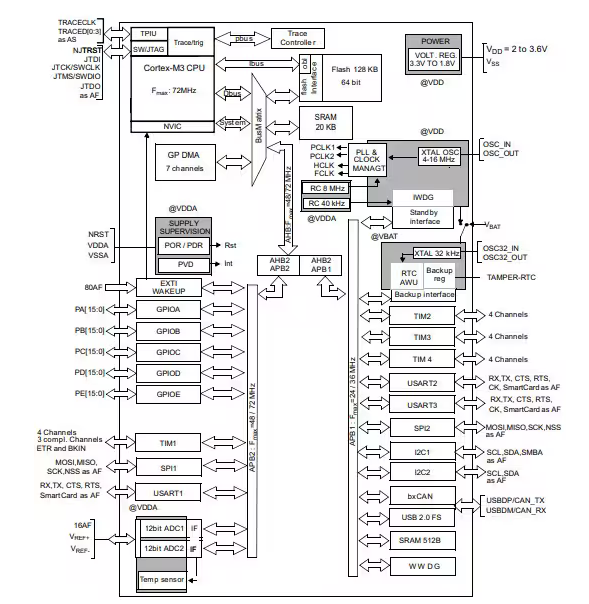

STM32F1 STM32F103C8T6中密度性能線系列包含高性能Arm®Cortex®-M3 32位RISC核心，工作頻率為72 MHz，高速嵌入式存儲器（閃存高達128 KB，SRAM高達20 KB），以及連接到兩條APB總線的大量增強型I/O和外圍設備。所有設備都提供兩個12位ADC、三個通用16位定時器和一個PWM定時器，以及標準和高級通信接口：最多兩個I2C和SPI、三個USART、一個USB和一個CAN。
STM32F103C8T6設備的工作電壓為2.0至3.6 V。它們可在-40至+85°C溫度范圍和-40至+105°C擴展溫度范圍內使用。一套全面的節能模式允許設計低功耗應用。STM32F103xx中密度性能線系列包括六種不同封裝類型的設備：從36針到100針。根據所選擇的設備，包括不同的外圍設備集，下面的描述概述了該系列中建議的完整外圍設備。
常用引腳及功能
1.STM32F103C8T6是一款基于ARM Cortex-M3內核的微控制器，它具有許多GPIO引腳，每個引腳都可以配置為不同的功能。以下是STM32F103C8T6常用引腳的功能整理：
2.PA0-PA15： 16個通用I/O引腳，可用于輸入/輸出、外部中斷、模擬輸入等。
3.PB0-PB15： 16個通用I/O引腳，可用于輸入/輸出、外部中斷、模擬輸入等。
4.PC13-PC15： 3個通用I/O引腳，可用于輸入/輸出、外部中斷等。
5.PD0-PD2： 3個通用I/O引腳，可用于輸入/輸出、外部中斷等。
6.PE0-PE5： 6個通用I/O引腳，可用于輸入/輸出、外部中斷等。
7.PF0-PF1： 2個通用I/O引腳，可用于輸入/輸出、外部中斷等。
除了通用I/O引腳外，STM32F103C8T6還具有其他特殊功能引腳，如：
PA9/PA10： USART1的TX/RX引腳。
PA2/PA3： USART2的TX/RX引腳。
PA0/PA1： UART4的TX/RX引腳。
PB10/PB11： I2C2的SCL/SDA引腳。
PA4-PA7， PB0-PB1： 用于ADC模數轉換器的模擬輸入引腳。
規格參數
功能特點
Arm®32位Cortex®-M3 CPU內核
–72 MHz最大頻率，
1.25 DMIPS/MHz（雙音2.1）0等待狀態內存時的性能
內存
–64或128 KB閃存
–20 KB SRAM
時鐘、復位和電源管理
–2.0至3.6 V應用電源和I/O
–POR、PDR和可編程電壓
探測器（PVD）
–4至16 MHz晶體振蕩器
–內部8 MHz工廠修整RC
–內部40 kHz RC
–CPU時鐘的PLL
–32 kHz振蕩器，用于帶校準的RTC
低功耗
–睡眠、停止和待機模式
–RTC和備份寄存器的VBAT電源
2x 12位1μs A/D轉換器（最多16個通道）
–轉換范圍：0至3.6 V
–雙重采樣和保持功能
–溫度傳感器
數字移動通信
–7通道DMA控制器
–支持外圍設備：計時器、ADC、SPI、I2Cs和USART
多達80個快速I/O端口
–26/37/51/80 I/O，全部可映射到16外部中斷向量
調試模式
–串行線調試（SWD）和JTAG
接口
七個計時器
–三個16位計時器，每個計時器最多
4 IC/OC/PWM或脈沖計數器和
正交（增量）編碼器輸入
–16位，電機控制PWM定時器
死區產生和緊急停機
–兩個看門狗定時器（獨立和窗口）
–SysTick計時器24位下計數器
多達九個通信接口
–最多兩個I2C接口（SMBus/PMBus®）
–最多三個USART（ISO 7816接口，LIN、IrDA功能、調制解調器控制）
–最多兩個SPI（18 Mbit/s）
–CAN接口（2.0B激活）
–USB 2.0全速接口

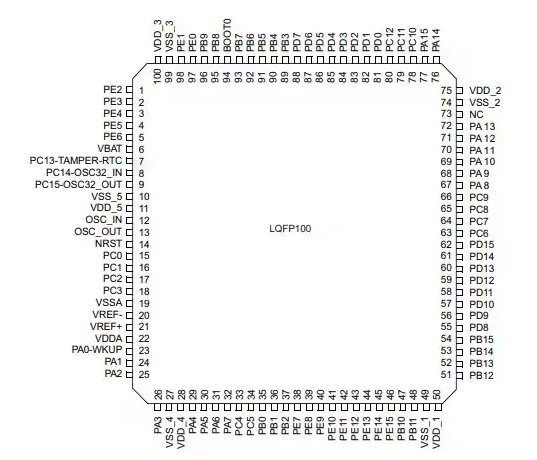

引腳配置
功能參數
封裝參數
編輯：xiaoYing 最后修改時間：2023-09-04
