51單片機燒寫詳細全部過程
軟件：Easy 51Pro v2.0;
工具：
1.5V電源;
2.Easy ISP下載線(制作過程參見《自制Easy ISP下載線》一文;
3.51單片機最小實驗板(帶光柱)，制作過程參見《自制51單片機最小系統板》一文;
4..Hex文件，生成過程參見《Keil Uv2.0生成51單片機的Hex 文件詳細過程》一文 ;
擴展閱讀：什么是單片機燒寫？
準備工作：
1.確定Easy ISP下載線并口已連接上計算機，ISP接口與實驗板相接;
2.確定5V電源連接實驗板(技巧：查看電源指示燈是否亮，接通則亮，否則不亮);
步驟：
1.首先打開Easy 51Pro應用程序;
![[原創]51單片機燒寫詳細過程 - CIKY - ka_ciky 的博客](http://www.29654.cn/pictures/2018/05/SfgORp.jpg)
2.選擇單片機型號“AT89S51”，并觀察軟件右邊“狀態”信息;
![[原創]51單片機燒寫詳細過程 - CIKY - ka_ciky 的博客](http://www.29654.cn/pictures/2018/05/pMxHl2.jpg)
3.別忘了選擇驅動，否則會出現“編程器：沒有檢測到器件(特征字：ff fff ff)”信息，驅動設置如圖：
![[原創]51單片機燒寫詳細過程 - CIKY - ka_ciky 的博客](http://www.29654.cn/pictures/2018/05/E3A5R4.jpg)
4.之后回到“狀態”信息欄，并點“檢測器件”，如果按步驟一步一步操作，會看到“編程器：檢測到器件(特征字……)”等狀態信息;
![[原創]51單片機燒寫詳細過程 - CIKY - ka_ciky 的博客](http://www.29654.cn/pictures/2018/05/xRCSg8.jpg)

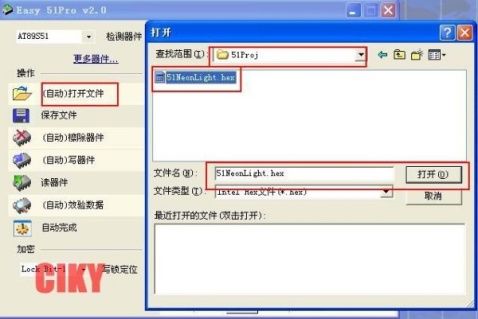

5.信息表示編程器已經檢測到器件，下面就打開已經編譯好的.hex文件，如圖：
![[原創]51單片機燒寫詳細過程 - CIKY - ka_ciky 的博客](http://www.29654.cn/pictures/2018/05/4PHsWq.jpg)
6.屏住呼吸，要開始對單片機進行燒寫拉。。。

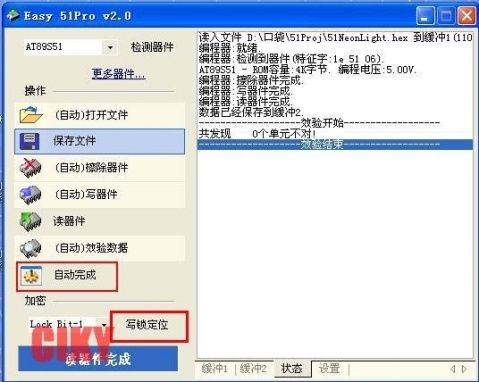

點“自動完成”，狀態信息顯示類似如圖右邊信息之后，點“寫鎖定位”即完成單片機燒寫過程。
![[原創]51單片機燒寫詳細過程 - CIKY - ka_ciky 的博客](http://www.29654.cn/pictures/2018/05/JvpfnK.jpg)
