80C51單片機雙機通信與多機通信的使用方法
80C51單片機之間的串行通信主要可分為雙機通信和多機通信，本節舉例說明雙機通信與多機通信的使用方法。1.雙機通信硬件電路
如果兩個80C51單片機系統距離較近，那么就可以將它們的串行口直接相連，實現雙機通信，如圖1所示。
圖1 雙機異步通信接口電路

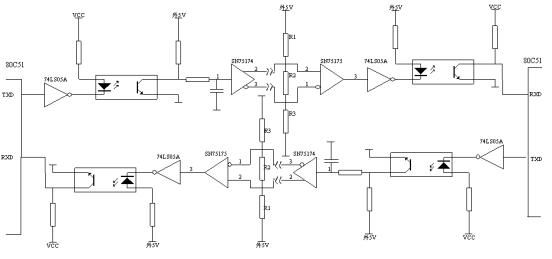

為了增加通信距離，減少通道和電源干擾，可以在通信線路上采用光電隔離的方法，利用RS－422A標準進行雙機通信，實用的接口電路如圖2所示。
圖2 RS-422A雙機異步通信接口電路
2．雙機通信軟件編程
對于雙機通信采用兩種方法：查詢方式和中斷方式。
（1）查詢方式
例 在雙機通信中，設置串行口工作于方式3，波特率為9600，定時器T1工作于方式2，允許接收，單片機主頻fosc=6MHZ,編寫初始化編程序。
分析：
①設置SCON寄存器
串行口工作于方式3，SM0SM1=11。雙機通信不需要發送地址，SM2=0。允許接收REN=1。所以SCON=11010000B=0D0H。
②計算定時器T1計數初值，波特率不加倍，smod=0。
由
可寫出：
COUNT=254=0FEH
③初始化程序
例 當1號機開始發送時，先送出一個“A1”信號，2號機收到后回答一個“B2”信號，表示同意接收。當1號機收到“B2”信號后，開始發送數據，每發送一次求一個“校驗和，以提高通信的可靠性。設數據塊為10個字節，數據緩沖區的起始地址是40H，數據塊發完后馬上發送“校驗和”。2號機接收數據并將其轉存到40H開始的緩沖區，每接收到一個數據也求一次“校驗和”，數據塊收完后，再接收1號機發來的“校驗和”，并與2號機求出的結果相比較。如二者相等，說明接收正確，2號機回答“00H”；若兩者不等，說明接收錯誤，2號機回答“0FFH”，請求重發。1號機收到“00H”的回答后，結束發送。若收到的答復非零，則將數據重發一次。假定雙方約定的傳輸波特率為1200bps，振蕩頻率為11.0592Hz，T1工作在方式2。
解：

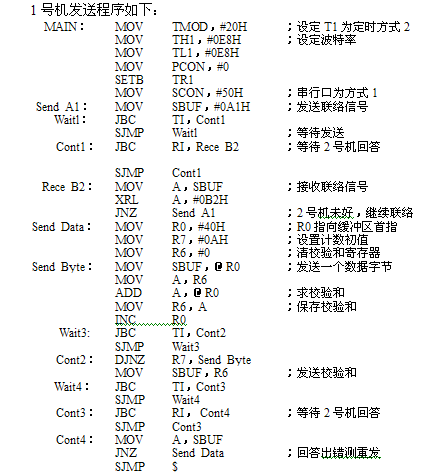

查表可知，TH1=TL1=0E8H，PCON的SMOD位為0。程序流程圖如圖所示，程序清單如下。
（2）中斷方式
為提高CPU的利用效率，大多數的通信程序特別是接收程序使用中斷方法。
例 單工形式的雙機通信。 假定甲乙機以方式1進行串行數據通信，其波特率為1200, 甲機發送，發送數據在外部RAM 4000H-401FH單元中。乙機接收，并把接收到的數據塊首末地址和數據依次放入外部RAM 5000H開始的區域中。
分析：
①設甲、乙機的時鐘頻率均為6MHz，從而機器周期為2μs。
②smod波特率不倍增，從而PCON=00H，至于smod什么時候為0，什么時候為1，可以根據需要來決定，具體地說，波特率較大，則smod=1，否則smod=0
③由公式可知波特率為：
計數初值=COUNT=243=F3H
④串行數據的發送（或接收）的內容包括數據塊首末地址和數據兩部分內容。對數據塊首末地址以查詢方式傳送，而數據則以中斷方式傳送。因此在程序中要先禁止串行中斷，后允許串行中斷。

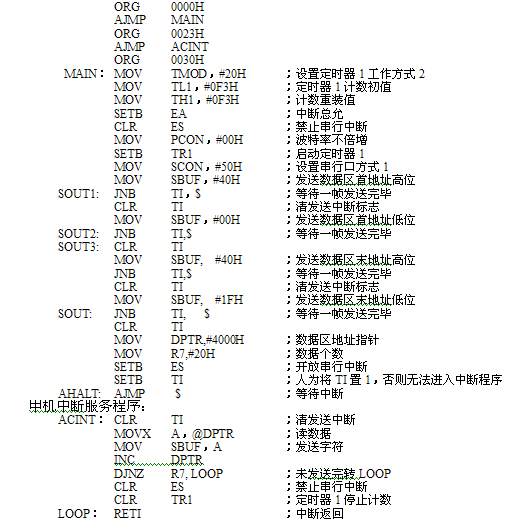

甲機發送主程序：
甲機中斷服務程序：
ACINT： CLR TI ；清發送中斷
MOVX A，@DPTR ；讀數據
MOV SBUF，A ；發送字符
INC DPTR
DJNZ R7, LOOP ；未發送完轉LOOP
CLR ES ；禁止串行中斷
CLR TR1 ；定時器1停止計數
LOOP： RETI ；中斷返回

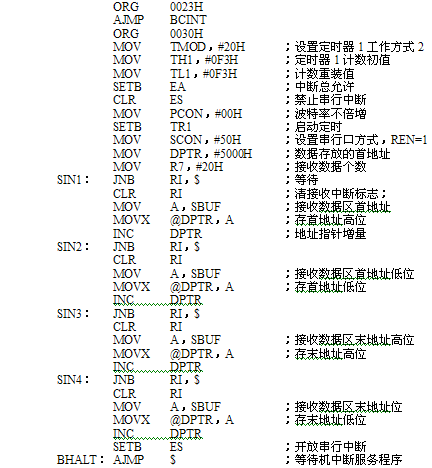

乙機接收主程序：
注意：上述程序4個接收地址的程序段可用一個循環程序來代替，此處為了與發送程序對應故分為4段書寫。
乙機中斷服務程序:
在實驗過程中，應先執行乙機的接收程序，然后執行甲機的發送程序。
