干貨 | 開關電源中規避熔殼和浪涌失效的新型保險絲
今天小易跟大家嘮嘮嗑，關于開關電源中規避熔殼和浪涌失效的問題。
開關電源用量增大，異常狀態頻發
據統計，平均每戶使用獨立開關電源的數量已經大于5臺，而其中一半以上的開關電源為長時間帶電工作無插拔（如使用獨立電源的路由器、顯示器、臺燈、空氣凈化器等和各類家電中的電源模塊）。
而開關電源的小型化、大功率化趨勢逐步加強，開關電源應用在電網不穩定地區（如印度）出現異常浪涌造成開關電源損壞，以及開關電源內部出現的微短路等異常狀態引起產品失火的事故不斷發生。

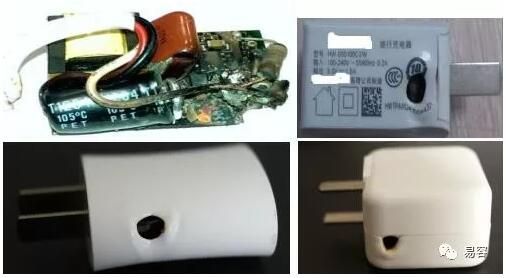

充電器應用熔殼
在開關電源或電源模塊的初級安全線路內，選擇好一顆保險絲對案子應用品質至關重要。因為它不僅可以降低電壓不穩定地區的異常冷機浪涌失效和熱機雷擊浪涌失效，還可以杜絕應用中熔殼現象，保護人身安全和財產安全（本段給工程師們敲黑板劃重點！）

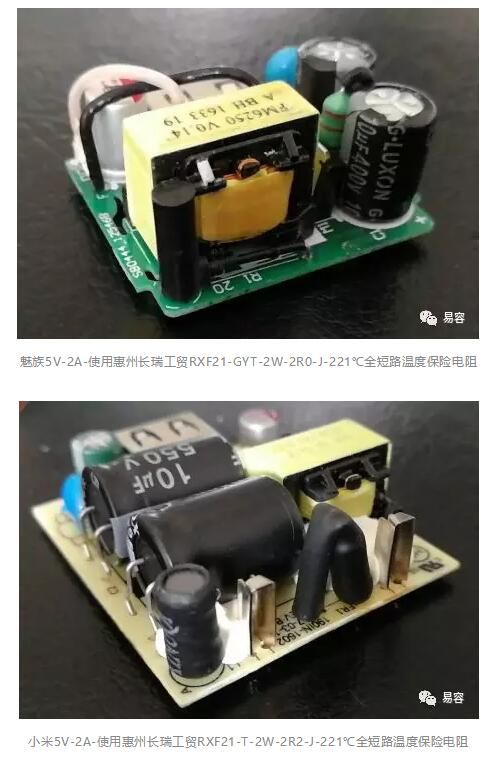

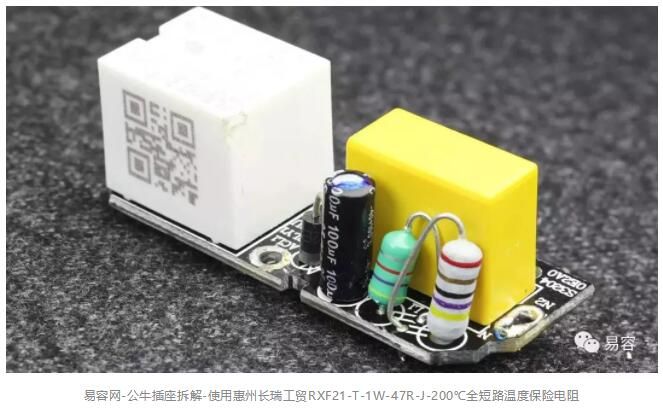

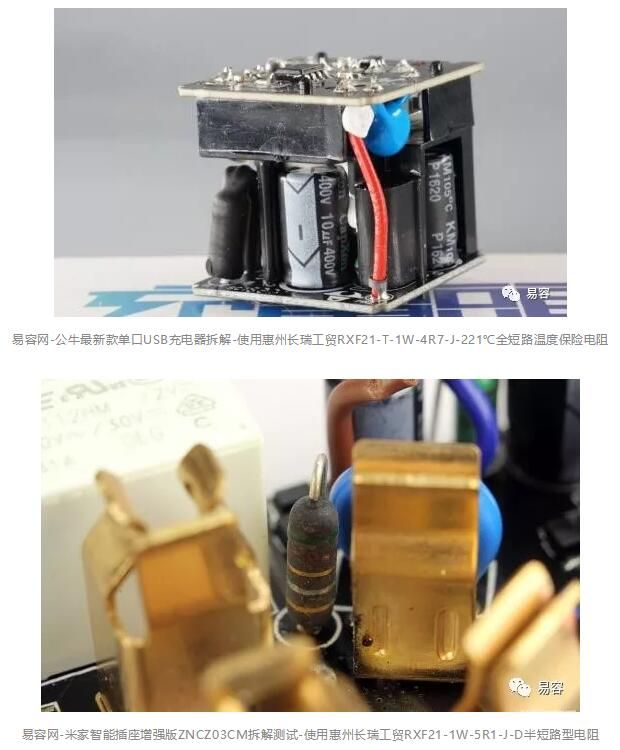

分析現有保險絲電阻結構我們從市場上的充電頭中隨機抽取了公牛魔方插排、華為5W歐規充電器、公牛5V-2A充電器、小米插排、魅族5V-2A充電器、小米5V-2A印規充電器等進行了半短路測試，模擬電解電容出現微短路狀態，以上充電器均測試無熔殼現象，開關電源冷機和熱機狀態的抗浪涌能力也較強。而其他一些品牌的充電頭則在出現微短路狀況下，保險絲電阻或者NTC均出現高熱熔殼。
以長瑞工貿線繞保險電阻為例，其結構分為3種，其中常規性、快熔型和高抗雷擊型為下圖A型結構；半短路型線繞保險電阻為下圖D型結構；全短路溫度保險電阻為下圖T型結構。
其中D型結構為在常規電阻結構的基礎上增加了多層功能性熔斷層并更新了特殊合金絲，T型結構在常規電阻結構基礎上增加了溫度保險絲元件。
安全需求不斷升級
通過案例分析和拆解測試，不難發現，隨著開關電源設計案例的不同，保險電阻選型方式也千差萬別。但歸根結底好的選型會讓開關電源整機性能、安全性及在減小體積和重量方面有大的改進。而且因保險絲電阻的性能設計彈性較大，很多案子的安全性新需求，都可以從新型保險電阻著手解決。
最后，作為元器件行業的老司機，希望每一個開關電源都安全、強大而穩定，其實不止開關電源，希望所有電子產品方案都能確保安全穩定。
