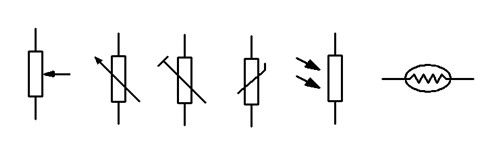

符號中的壓敏電阻_你對符號中的壓敏電阻有了解嗎
壓敏電阻有效的對設備實施瞬時過壓保護，因此是我們經常會使用到的一種電子元器件。壓敏電阻的作用相信大家都十分熟悉了，廢話不多說直接進入本文的主題符號中的壓敏電阻。

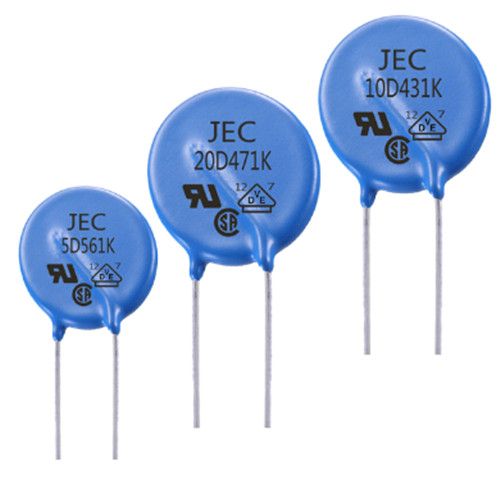

“壓敏電阻"是一種具有非線性伏安特性的電阻器件，主要用于在電路承受過壓時進行電壓鉗位，吸收多余的電流以保護敏感器件。英文名稱叫“Voltage Dependent Resistor”簡寫為“VDR”, 或者叫做“Varistor"。壓敏電阻器的電阻體材料是半導體，所以它是半導體電阻器的一個品種。現在大量使用的"氧化鋅"（ZnO）壓敏電阻器，它的主體材料有二價元素鋅（Zn）和六價元素氧（O）所構成。所以從材料的角度來看，氧化鋅壓敏電阻器是一種“Ⅱ-Ⅵ族氧化物半導體”。 在中國臺灣，JEC壓敏電阻器稱為"突波吸收器",有時也稱為“電沖擊（浪涌）抑制器（吸收器）”。
壓敏電阻是一種限壓型保護器件。利用壓敏電阻的非線性特性，當過電壓出現在壓敏電阻的兩極間，壓敏電阻可以將電壓鉗位到一個相對固定的電壓值，從而實現對后級電路的保護。壓敏電阻的主要參數有：壓敏電壓、通流容量、結電容、響應時間等。壓敏電阻的響應時間為ns級，比氣體放電管快，比TVS管稍慢一些，一般情況下用于電子電路的過電壓保護其響應速度可以滿足要求。壓敏電阻的結電容一般在幾百到幾千Pf的數量級范圍，很多情況下不宜直接應用在高頻信號線路的保護中，應用在交流電路的保護中時，因為其結電容較大會增加漏電流，在設計防護電路時需要充分考慮。壓敏電阻的通流容量較大，但比氣體放電管小。壓敏電阻器簡稱VDR，是一種對電壓敏感的非線性過電壓保護半導體元件。
一些必要的基礎知識我們也需要牢記，在日后的使用中才會游刃有余。穎特新電子專注安規電容、陶瓷高壓電容、壓敏電阻、X2電容、金屬薄膜電容，為你的電器產品保駕護航是我們的責任，好品質，由穎特新制造。以上資訊來自東莞市穎特新電子有限公司研發部提供，更多資訊請大家移步至網站中穎特新資訊中獲取。
編輯：admin 最后修改時間：2023-05-26
