Y型電容大容值是多少
什么是Y型電容？Y型電容是安規電容系列，安規電容是指用于這樣的場合，即電容器失效后，不會導致電擊，不危及人身安全。Y型電容包含Y1電容及Y2電容。
Y型電容是電源電路里是比較特別的器件，特別在ACDC converter里，Y型電容對抑制共模干擾有很大的作用。Y型電容通常可放在以下幾個地方。
1、輸入端,和共模電感形成濾波器，L和N分別對PE加。
2 、儲能大電容正負端對PE加。
3 、輸出端對PE加。
4 、變壓器原副邊跨接。

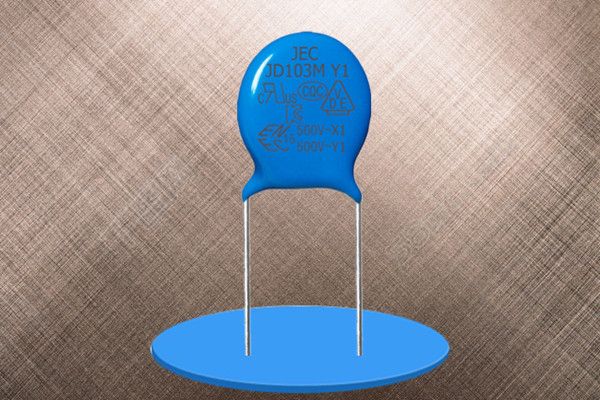

Y型電容連接在相線與地線之間，屬于安規電容。為了不超過相關安全標準限定的地線允許泄漏值，這些電容的值大約在幾nF，常見的10nF算是比較大，也就是103的。
Y型電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y型電容的容量應不大于0.1uF。Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y電容的耐壓性能對保護人身安全具有重要意義。
