Y電容跟X電容的接法

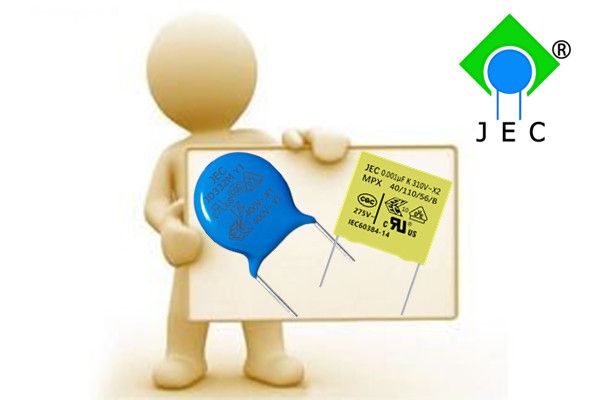

X電容和Y電容統稱為安規電容，安規電容即經過安全認證的電容，經過國家權威機構檢驗測試通過的交流電容，產品有各國認證標志。失效后，不會導致電擊，不危及人身安全。
在交流電源輸入端，一般需要增加3個安全電容來抑制EMI傳導干擾。交流電源輸入分為3個端子：火線(L)；零線(N)；地線(G)。

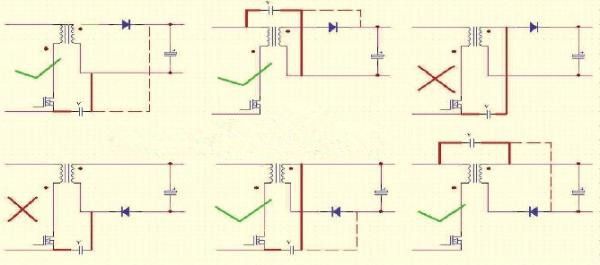

在火線和地線之間以及在零線和地線之間并接的電容，一般統稱為Y電容。Y電容是L；N與大地PE之間的，主要是為高頻信號提供最快捷的回路通道，降低高頻信號給系統帶來的影響。基于漏電流的限制，Y電容值不能太大，一般是nF級，通常被用于電源進線或橋式整流輸出（初級地）對次級地、機架、屏蔽或大地之間，也有用于電源進線整流輸出正對次級輸出正之間，Y電容抑制共模干擾。
在火線和零線抑制之間并聯的電容，一般稱之為X電容。接在L；N之間，降低的是差模部分的一些干擾，差模主要集中在1M以下的頻率。一般用于濾波器中作抑制差模干擾用。一般選用金屬薄膜電容，X電容是uF級，X電容抑制差模干擾。X電容的容值允許比Y電容的容值大。
注意：Y電容容量選取不是越大越好，取值太大，與大地之間的漏電流就會變大，不符合安規的要求，會有安全隱患。比如有些電器，用起來有時候麻手，就是這個原因。
