村田片狀電感器結構圖分享
一、電源線用/一般用

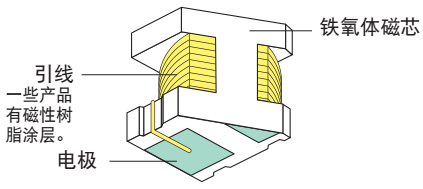

①繞線型
結構圖1
其特性表現為寬感值范圍，良好的直流偏置電流特性。

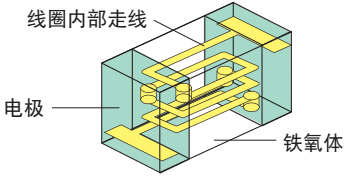

②疊層型
結構圖2
其特性表現為小型輕質、低直流電阻。
二、射頻電感器

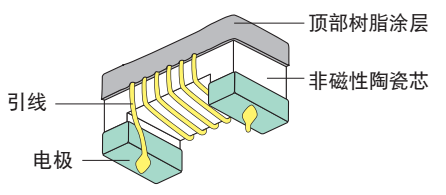

①無線電頻率用繞線型電感器
結構圖3
該類型電感器其特性表現為高Q值，大感值。

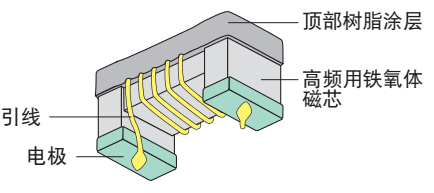

②中頻用繞線型電感器
與無線電頻率用繞線型電感器相比，中頻用繞線型電感器采用的磁芯為高頻用鐵氧體磁芯。
結構圖4
中頻用繞線型電感器其特性表現為中頻用高Q值。

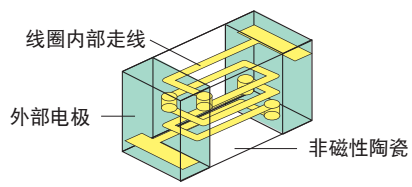

③疊層型電感器
結構圖5
疊層型電感器其特性表現為工業標準設計。

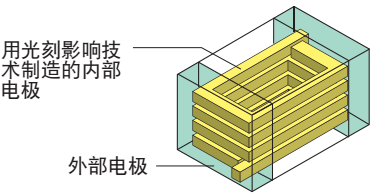

④薄膜型電感器
結構圖6
薄膜型電感器用光刻影響技術制造內部的電極，其特性表現為尺寸小，高Q值。
