淺談貼片電感和貼片磁珠的區別
【貼片電感】電感是儲能元件，而磁珠是能量轉換(珠，而電感是一種儲能元件，用在LC振蕩電路、中低頻的濾波電路等，其應用頻率范圍很少超過50MHz。

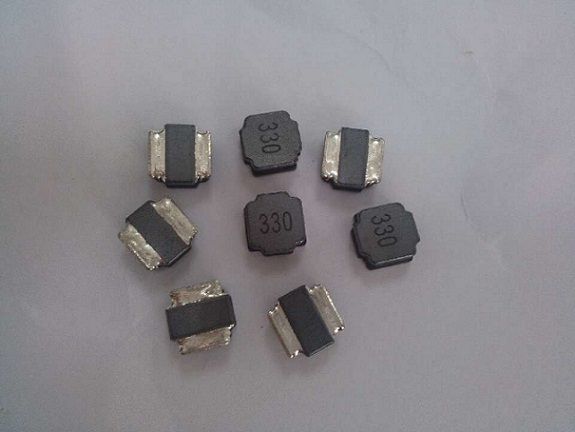

1.片式電感：在電子設備的 PCB 板電路中會大量使用感性元件和EMI濾波器元件。這些元件包括片式電感和片式磁珠，以下就這兩種器件的特點進行描述并分析他們的普通應用場合以及特殊應用場合。表面貼裝元件的好處在于小的封裝尺寸和能夠滿足實際空間的要求。除了阻抗值),額定電流，和低Q值。當作為濾波器使用時，希望寬的帶寬特性，因此，并不需要電感的高Q特性。低的DCR可以保證最小的電壓降，DCR定義為元件在沒有交流信號下的直流電阻。
2.片式磁珠：片式磁珠的功能主要是消除存在于傳輸線結構( PCB電路 )中的RF噪聲,RF能量是疊加在直流傳輸電平上的交流正弦波成分，直流成分是需要的信號也會受到片式磁珠的影響。
片式磁珠由軟磁鐵氧體材料組成，構成高體高阻抗，消除傳輸線中的電磁干擾。 閉合磁路結構，更好地消除信號的串繞。極好的磁屏蔽結構。降低直流電阻，以免對有用信號頻率范圍為多少。 噪聲源是誰。需要多大的噪聲衰減。 環境條件是什么(溫度，直流電壓，結構強度)。 電路和負載阻抗是多少。是否有空間在PCB板上放置磁珠。前三條通過觀察廠家提供的阻抗頻率曲線就可以判斷。在阻抗曲線中三條曲線都非常重要，即電阻，感抗和總阻抗。總阻抗通過ZR22πfL()2+:=fL來描述。典型的阻抗曲線可參見磁珠的DATASHEET。
通過這一曲線，選擇在希望衰減噪聲的頻率范圍內具有最大阻抗而在低頻和直流下信號衰減盡量小的磁珠型號。片式磁珠在過大的直流電壓下，阻抗特性會受到影響，另外，如果工作溫升過高，或者外部磁場過大，磁珠的阻抗都會受到不利的影響。
蜂窩電話，尋呼機，音頻設備，PDAs(個人數字助理)，無線遙控系統以及低壓供電模塊等。片式磁珠：時鐘發生電路，模擬電路和數字電路之間的濾波，I/O輸入/輸出內部連接器(比如串口，并口，鍵盤，鼠標，長途電信，本地局域網)，射頻(RF)電路和易受干擾的邏輯設備之間，供電電路中濾除高頻傳導干擾，計算機，打印機，錄像機(VCRS),電視系統和手提電話中的EMI噪聲抑止。
