詳解貼片電容的三大類別
貼片電容一般有貼片式陶瓷電容、貼片式鉭電容、貼片式鋁電解電容這三大類。

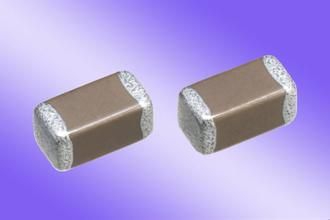

1.貼片式陶瓷電容
貼片式陶瓷電容無極性，容量也很小(PF級)，一般可以耐很高的溫度和電壓，常用于高頻濾波。陶瓷電容看起來有點像貼片電阻(因此有時候我們也稱之為“貼片電容”)，但貼片電容上沒有代表容量大小的數字。
2.貼片式鉭電容
貼片式鉭電容的特點是壽命長、耐高溫、準確度高、濾高頻改波性能極好，不過容量較小、價格也比鋁電容貴，而且耐電壓及電流能力相對較弱。它被應用于小容量的低頻濾波電路中。貼片鉭電容與陶瓷電容相比，其表面均有電容容量和耐壓標識，其表面顏色通常有黃色和黑色兩種。譬如100-16即表示容量100μF，耐壓 16V。
3.貼片式鋁電解電容
貼片式鋁電解電容擁有比貼片式鉭電容更大的容量，其多見于顯卡上，容量在300μF~1500μF之間，其主要是滿足電流低頻的濾波和穩壓作用。
