HSD的防反接方案1
HSD的防反接方案1
前面已經介紹過了兩個防反結，這里把鏈接放上去：
電源反接討論
輸出負載的反極性保護-（LSD）
關于這兩個問題呢，我想補充一下，用二極管畢竟只能用在小電流上面，一旦電流較大，在正常工作狀態，二極管的功率較大。這里選擇二極管非常困難，因此我們一般的默認為等級C，也就是說不損壞就可以。如果一定要達到Class A的話，只能選用MOS管來做了，下面談一下HSD。

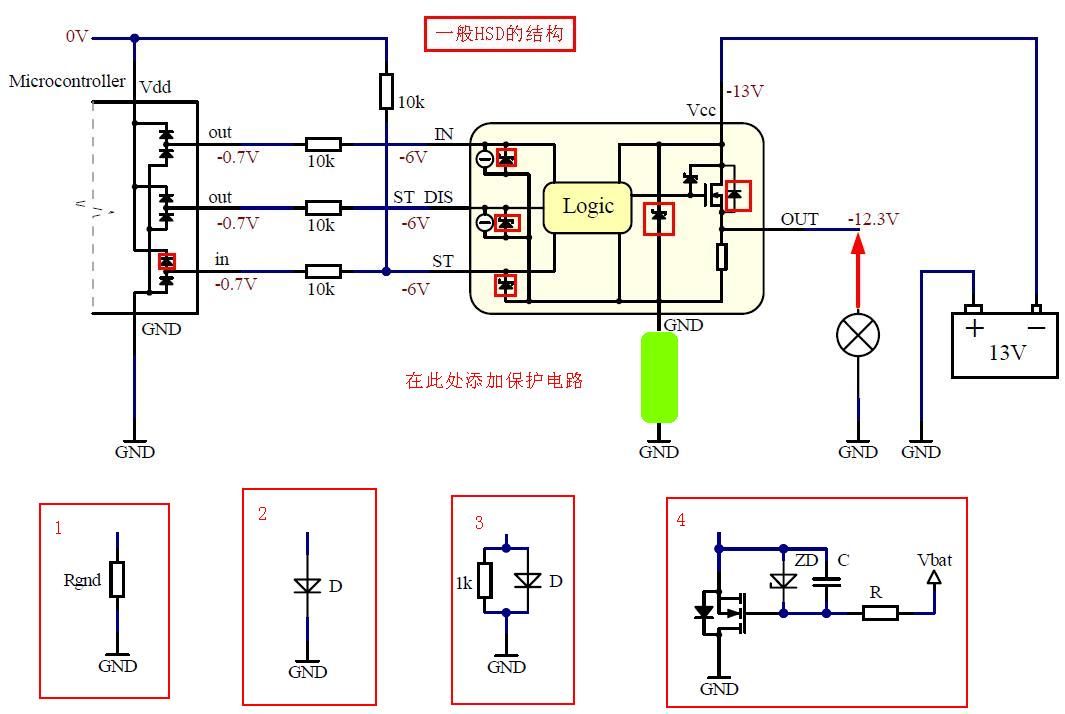

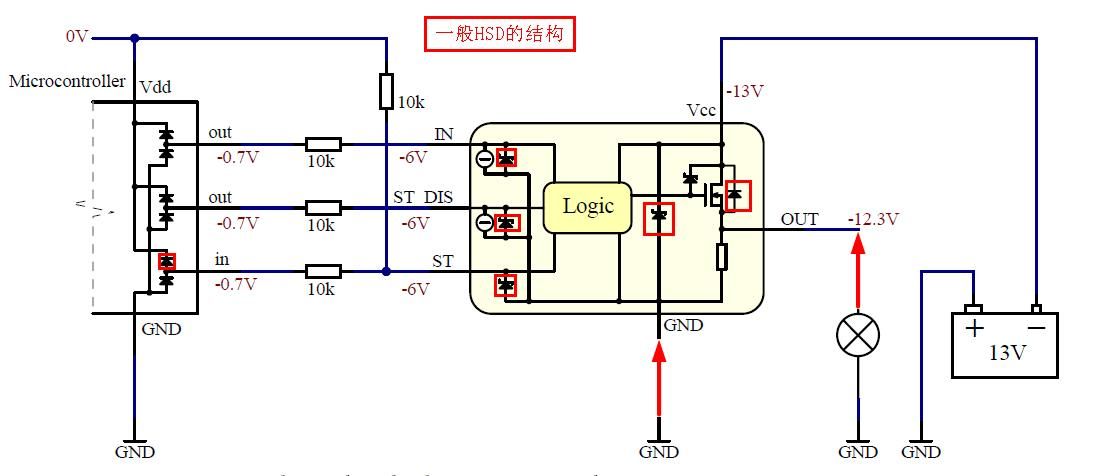

耦合路徑有兩條，
第一條通過負載和HSD的寄生二極管是一條通路，這個通路一般的HSD不會燒毀，只是負載在工作。
第二條通過保護的齊納管，此通路如果不加限制，無論有沒有負載都會導致板子燒毀。
對于第一條，我們的策略是兩點：
電流小的話，可以采用二極管，計算和LSD里面一樣。

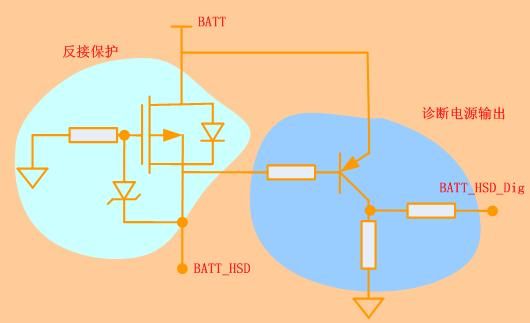

如果電流大，只能在電源端加Mos管。
對于第二條，我們也有四種策略：
1.加電阻
2.加二極管
3.二極管和電阻并聯
4.加MOS管

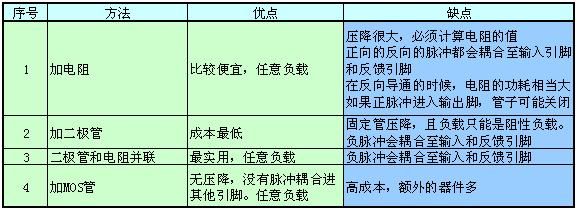

下面介紹一下四種方案的特點：
篇幅比較大，我下面準備在第二篇中詳細分析這幾種方法的實際情況
編輯：admin 最后修改時間：2018-01-15
