外接再生電阻器時容量的設定分析

外接再生電阻器時容量的設定分析

要將外接再生電阻器連接到伺服單元時，必須對再生電阻容量Pn 600進行設定.

設定值因外接再生電阻器的冷卻狀態而異.

l 自冷（自然對流冷卻）方式時：請設定實際安裝的再生電阻容量（W）20%以下的值。

l 強制風冷方式時：請設定實際安裝的再生電阻容量（W）50%以下的值。

用戶參數Pn 600的設定單位：10W。

例如：強制風冷方式的外接再生電阻器的容量為100W時

可處理的再生電力為：100W*50%=50W

再生電阻容量Pn 600的設定值為：50W/10W=5

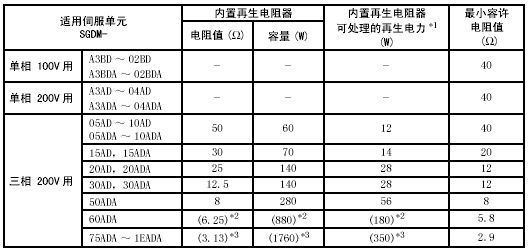

注：外接再生電阻器時，為了增加再生電阻器的容量（W），而將多個小容量的再生電阻器組合起來使用。在選擇方面請注意，包含電阻值的誤差在內的值要大于下述表中的最小允許電阻值，否則流過再生電路的電流就會增大，有可能造成電路擊穿。

*1、假定在自冷方式時的可處理再生電力（20%）.
*2、（）內所示的值表示專用選購件再生電阻單元JUSP-RA04的值。
*3、（）內所示的值表示專用選購件再生電阻單元JUSP-RA05的值。
