IGBT元件的構造與特征
IGBT的構造和功率MOSFET的對比如圖 1-1 所示。IGBT 是通過在功率MOSFET 的漏極上追加p+層而構成的，從而具有以下種種特征。

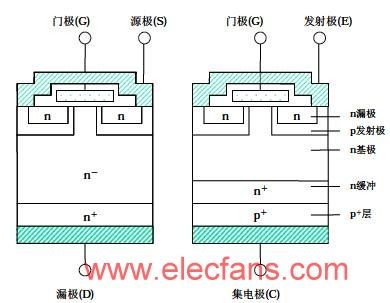

(1) MOSFET的基本結構(2) IGBT的基本結構
圖 1-1 功率MOSFET 與IGBT 的構造比較
1.1 電壓控制型元件
IGBT 的理想等效電路，正如圖 1-2 所示，是對pnp 雙極型晶體管和功率MOSFET 進行達林頓連接后形成的單片型Bi-MOS晶體管。
，在門極—發射極之間外加正電壓使功率MOSFET導通時，pnp 晶體管的基極—集電極間就連接上了低電阻，從而使pnp 晶體管處于導通狀態。
此后，使門極—發射極之間的電壓為0V 時，首先功率MOSFET 處于斷路狀態，pnp 晶體管的基極電流被切斷，從而處于斷路狀態。如上所述，IGBT和功率MOSFET 一樣，通過電壓信號可以控制開通和關斷動作。
圖 1-2 理想的等效電路
1.2 耐高壓、大容量
IGBT和功率MOSFET 同樣，雖然在門極上外加正電壓即可導通，但是由于通過在漏極上追加p+層，在導通狀態下從p+層向n 基極注入空穴，從而引發傳導性能的轉變，因此它與功率MOSFET 相比，可以得到極低的通態電阻。
解說（請參照圖 1-1 閱讀下面的解說）
下面對通過 IGBT 可以得到低通態電壓的原理進行簡單說明。
眾所周知，功率 MOSFET 是通過在門極上外加正電壓，使p 基極層形成溝道，從而進入導通狀態的。此時，由于n 發射極（源極）層和n 基極層以溝道為媒介而導通，MOSFET 的漏極—源極之間形成了單一的半導體（如圖 1-1 中的n 型）。它的電特性也就成了單純的電阻。該電阻越低，通態電壓也就變得越低。但是，在MOSFET 進行耐高壓化的同時，n 基極層需要加厚，（n 基極層的作用是在阻斷狀態下，維持漏極—源極之間所外加的電壓。因此，需要維持的電壓越高，該層就越厚。）元件的耐壓性能越高，漏極—源極之間的電阻也就增加。正因?yàn)槿绱耍吣蛪旱墓β蔒OSFET 的通態電阻變大，無法使大量的電流順利通過，因此實現大容量化非常困難。
針對這一點，IGBT 中由于追加了p+層，所以從漏極方面來看，它與n 基極層之間構成了pn 二極管。因?yàn)檫@個二極管的作用，n 基極得到電導率調制，從而使通態電阻減小到幾乎可以忽略的值。因此，IGBT 與MOSFET 相比，能更容易地實現大容量化。
正如圖 1-2所表示的理想的等效電路那樣，IGBT 是pnp 雙極型晶體管和功率MOSFET 進行達林頓連接后形成的單片級聯型Bi-MOS 晶體管。此外，IGBT 與雙極型晶體管的芯片和功率MOSFET 的芯片共同組合成的混合級聯型Bi-MOS 晶體管的區別就在于功率MOSFET 部的通態電阻。在IGBT 中功率MOSFET部的通態電阻變得其微小，再考慮到芯片間需要布線這一點，IGBT 比混合級聯型Bi-MOS 晶體管優越。
