電阻器的功率

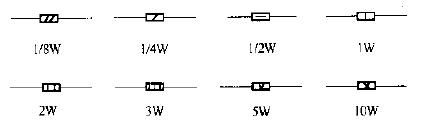

電阻器的正常工作不致于燒壞的功率為額定功率，電阻器工作時實際消耗的功率是消耗功率，它常常只有額定功率的1/2或稍大一點。電阻器的額定功率也已系列化，標稱值通常有1/8，1/4，1，2，3，5，10W等。電路圖中對電阻器功率要求標識見下圖。當電阻器損壞需更換時，除阻值應相同外，還應注意功率要求，可根據電阻器的體積大小粗略判斷，一般體積大的電阻器功率也大。如果功率不夠，可以用兩個電阻器并阻后使用，但要注意并聯合實際阻值與原阻值相同。
在正規的電路圖中，如果電阻器無功率標識，表示是功率要求較小的電阻器，一般選用1/8W的電阻器即可。在電路圖中，有時為了節省位置而省略了一些單位符號，識別方法是：
阻值在1-999R范圍時，單位R省略，僅標數字。如標為“R2/330”表示R2為330R。
阻值在1KR-1MR時，一般用K表示單位。如標為“R2/5K6”表示R2為5.6R。
阻值在1MR以上時，單位省略，在所標數字后面加小數點和0，表示兆歐。如標為“R2/2.0“表示R2為2MR。
