音頻電容為什么是半固的?只為聲音更動聽,主板音頻方案解析
主板作為整個平臺的載體，是最重要的硬件之一。以前買主板最為看重的是穩定性和超頻能力，但現在主板的其他功能也越來越受到用戶的關注，比如音質。不要以為板載的多聲道聲卡就能糊弄得住用戶，他們要的是實實在在的好音質，因此某些主板在音質上進行了大幅的創新，下面我們就來看看幾款主板的音頻解決方案。
板載聲卡的缺陷
板載聲卡就是把聲卡的功能集成在主板上，使之成為主板的一個部分。由于多數板載聲卡的音質表現很平庸，所以很多消費者對其評價不高。之所以會出現這種現象，主要是因為板載聲卡的控制芯片（DSP）集成在主板芯片組內部，聲音信號的處理工作都交給了CPU來完成。而是聲音的數字/模擬轉換以及輸入輸出必須依靠解碼芯片（Codec）來完成。但是這些解碼芯片沒有獨立的PCB空間，電路布局簡單，整體顯得比較單薄，所以板載聲卡的實際音質只能算差強人意，同時推力也不夠，接駁一些高端耳機始終覺得聲音比較小。
智能天籟系統
代表產品：映泰Hi-Fi系列主板
映泰 Hi-Fi Z77X
在今年7系列主板芯片組發布之后，映泰推出了“E4主板”的概念，其內容是性能、娛樂功能、操作性能以及聽覺體驗四個方面都有出色的表現。在Computex 2012上，映泰Hi-Fi系列主板正式亮相，其主打的功能就是震撼的Hi-Fi體驗，以滿足游戲用戶、音樂發燒友甚至是HTPC平臺用戶對音質的高要求。

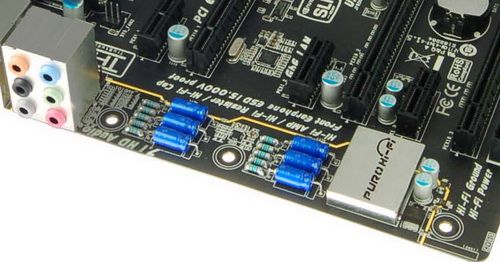

Hi-Fi系列主板的核心是Puro Hi-Fi方案，雖然聲卡芯片目前還不得而知，但是針對板載聲卡存在的缺陷，加入了11項新技術，使得音質有了非常大的提升。這其中有幾項最為關鍵，音效獨立接地就是在主板上劃出一塊獨立的區域，這樣就能避免主板上復雜線路產生的高頻訊號對聲音造成干擾。主板的音頻區域采用的是獨立供電設計，專門采用了Hi-Fi無極性電容，這些專業的音頻電容能減少噪音、避免輸出波形失真，能讓音質更為純凈。再得益于金屬氧化薄膜電阻中十分穩定的金屬氧化物，阻值不會隨著溫度的變化而變化。為了解決推力不夠的問題，主板還集成了一個功放芯片，可以驅動600Ω這樣Hi-Fi級別高阻抗的耳機，而普通板載聲卡只能驅動抗阻為150Ω以下的耳機。
軟件方面，針對耳機和音箱兩種不同的設備，分別打造了MCC音響智能定位以及Smart Ear耳機智能增效兩款軟件。玩電競的朋友都知道聽音辨位的重要性，而看電影時準確的空間感也能增加身臨其境的效果。這通過映泰獨家的MCC（Multi-Channel Calibration）來實現，其原理為通過高靈敏度的麥克風偵測各聲道的音壓和時間差，從而計算出各聲道音源與使用者之間的距離，自動調整各聲道的音量，進而營造出更好的現場效果。
SupremeFX III音頻技術
代表產品：華碩 Maximus V Gene、Maximus V Formula

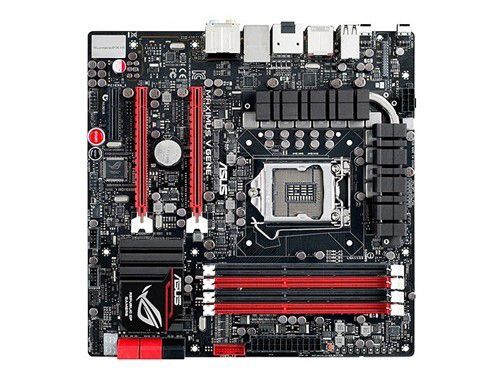

作為高端產品，華碩的玩家國度系列主板對于音質的提升早就有所動作了，早在LGA 775時代，Maximus II Formula上就帶有Supreme FX X-FI獨立聲卡。到了今年最新的Maximus V Gene上，華碩采用了SupremeFX III音頻技術，其原理與前面提到的映泰智能天籟系統有些類似，同為改變主板的整體設計，通過將聲卡部分分割出來，從新布線、用料，解決電子元件之間相互干擾的問題，從而提升音質。

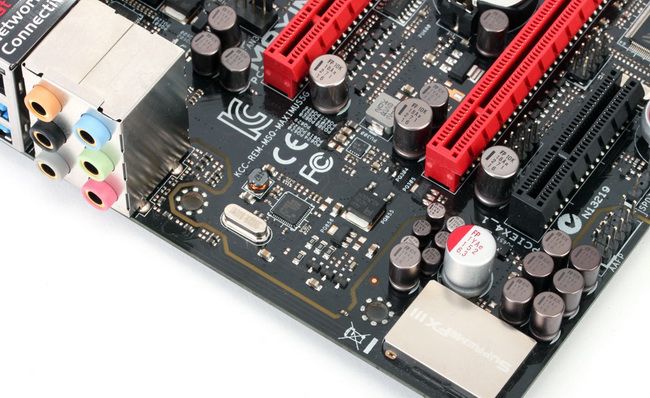

在主板左下角的PCB上，我們可以清晰地看到有一條黃線將音頻模塊與主板其他部分分割開來。為了保證音頻信號不受其他元件的電磁干擾，所有音頻信號傳輸線路隱藏在PCB板中間層里面，而且聲卡芯片也有一層金屬屏蔽罩，實現了完全的隔離，從而保證聲音清晰、純凈。用料方面，主板采用的是容量達到1500uF的固態電容，保證音頻模塊的穩定運行。在音頻的輸出接口部分，所有插孔都是經過了鍍金處理，讓輸出的聲音保證細節豐富且超低失音。
除了華碩 Maximus V Gene之外，定位更高的Maximus V Formula上，也采用了SupremeFX III音頻技術。不過不同的是，這款主板還加載了一顆德州儀器出品的6120A2放大器，有了放大器，在驅動高阻抗耳機時就會顯得更為得心應手。
集成獨立聲卡
代表產品：技嘉 G1.Killer系列主板
去年1月份，技嘉專業游戲主板G1.Killer千呼萬喚始出來，其對多個部分進行了優化，特別是板載獨立聲卡和獨立網卡的設計讓人眼前一亮，本文著重和大家探討?yīng)毩⒙暱ǚ矫娴膬?nèi)容。

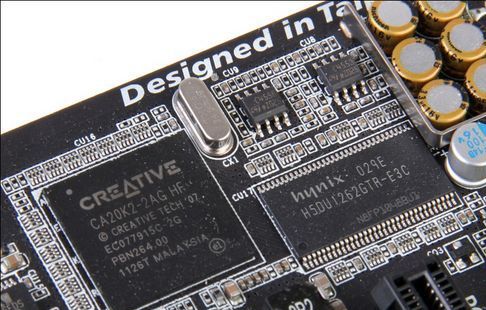

從最早的G1.Assassin到G1.Assassin2，主板上都集成了頂級的Creative X-Fi數字音效芯片——20K2，帶有一顆16MB的海力士存儲顆粒作聲卡緩存。20K2是創新于2005年推出的高端聲卡芯片，直到現在仍然是民用最強的聲卡芯片。它支持X-Fi Xtreme Fidelity和EAX Advanced HD 5.O聲效等豐富的功能，可以讓你的游戲世界變的更為真實。這款主板上的聲卡電容部分都由一塊金屬板包圍，以便降低各種可能的外部電路干擾。音頻部分用料方面也不含糊，采用的是Nichicon的專業音頻電容，綠色的為Nichicon MUSE ES電容，適合做耦合電容用。他的聲音通透清澈，聲底干凈利落，層次好，低頻緊湊，高頻有穿透力，唯中頻稍淡一點。黃色的則屬于MW系列，定位比Nichicon MUSE ES稍低。聲卡搭配的DAC是Cirrus Logic出品的CS4382A-CQZ芯片，能夠提供動態范圍114dB、采用率192kHz的音頻輸出。而且這款聲卡配備5個專業獨立功放，最高能驅動抗阻達150Ω的耳機，使用戶可以很好地享受幾乎所有耳機帶來的音頻體驗。
不過出于成本的考慮，采用Z77芯片的G1.Sniper M3就沒用采用頂級的20K2聲卡，而是采用了創新Sound Core3D 四核心音頻芯片，這款芯片于2011年推出，整合了專利的Quartet DSP數字信號處理器與四個獨立處理器核心，并首次實現了在單顆芯片上集成DSP核心陣列和信噪比超過100dB的高質量高保真音頻編碼器，其特點在于可靈活滿足PC和嵌入式應用的同時，兼顧高性能與低功耗。其他部件方面，G1.Sniper M3與其他產品沒有差別，但元件數量就要少一些。
總結：差異化才是主板突圍之道
@電腦報 熊樂：從6系列主板開始，市場上出現了一個新局面，那就是賣得火的芯片組主板只有那么一兩款，其他產品都成了陪襯。再加上質量的普遍提高，以及超頻的限制，使得主板市場出現了同質化較為嚴重的現象，那么如何實現差異化，就成了各大廠商關注的焦點。提升音質就是一個很好的思路，雖說買一塊獨立聲卡也不貴，但是經過特殊設計的主板聲音解決方案相比，兩者各有優勢，玩家在買到主板時可以同時擁有音頻解決方案，非常的實用，相信也會得到玩家的喜愛。
