軟端子陶瓷電容 耐高溫車震不壞的積層陶瓷電容
汽車電子的極其嚴苛的條件對使用的多種積層陶瓷電容（MLCC）的焊接點要求尤其高，F在TDK可提供具先進的軟端子的積層陶瓷電容。
現在的汽車通常配套一千多個積層陶瓷電容。雖然這種電容以長壽命和高可靠性聞名，但是汽車電子設備必須暴露的工作環境特點是溫度范圍廣，從?40 至 125 °C (某些適用甚至達至 150 °C)，沖擊和震動，加上一些其它的不利因素進而影響焊接點。此外，比傳統焊料更缺少彈性的無鉛焊料的使用越來越廣泛，造成焊接點變得更硬更脆。因此，熱震蕩或機械影響造成PCB扭曲或彎曲時，焊接處會產生裂縫。克服以上問題是我們主要的目標，從而可以增強焊接點的可靠性。舉個例子，可以通過提高無鉛焊料的物理性能或通過減小零件尺寸來改善焊接可靠性，但是這些措施并不是根本的解決方案。
因此，TDK-EPC開發了具有軟彈性端子的積層陶瓷電容，采用了吸收和減少電路板的撓曲應力的設計（圖表一）。在銅質平板和端電極鎳鍍間使用導電樹脂電極層，作用是吸收和減弱因高溫和震蕩等因素而導致的電路板的撓曲應力，由此抑制焊接裂縫的形成。導電樹脂本身由環氧樹脂或其它合成樹脂與導電顆粒填料（如銀）混合而成。
圖表一：導電樹脂終端類型產品
軟導電端子用于銅質電極和鍍鎳屏障之間，吸收機械震蕩和熱伸長。
對熱沖擊和電路板撓曲的高承受力
日本工業標準（JIS）指定各種測試方法來測試焊接到PCB上的積層陶瓷電容，以確定其特性，如耐熱性和抗機械影響。汽車的發動機艙的電子控制單元內產生的振動、沖擊和彎曲會影響PCB。另外，熱沖擊和溫度循環導致的熱脹冷縮也會增加產生裂縫的風險。圖表二中顯示了?55 to +125 °C的溫度循環的熱沖擊測試結果（3000次循環）。傳統積層陶瓷電容的粘結強度下降了90%，然而導電樹脂端子的積層陶瓷電容粘結強度僅下降了50%。傳統積層陶瓷電容產生了焊接裂縫，相比之下，軟導電樹脂端子的積層陶瓷電容僅在鎳鍍和導電樹脂層出現部分分離。

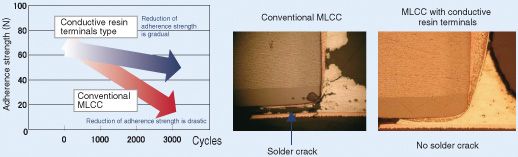

圖表二：熱沖擊（溫度循環）測試
溫度循環：?55 to +125 °C
無鉛焊料：96.5 Sn / 3.0 Ag / 0.5 Cu
熱沖擊后采用相關的壓力測試焊接強度的對比（溫度循環）。右邊的照片顯示TDK 新導電樹脂積層陶瓷電容超過傳統積層陶瓷電容的卓越性能。
電路板彎曲試驗顯示了相似的結果（圖表三）。傳統的積層陶瓷電容因4mm的撓曲在陶瓷元件上出現了裂縫，然而軟端子的積層陶瓷電容輕松地承受了兩倍以上的撓曲。另外，施加過度張力時，傳統積層陶瓷電容的陶瓷元件出現裂縫，但是導電樹脂端子的積層陶瓷電容僅出現導電樹脂層的鎳鍍分離，仍無裂縫。
圖表三：PCB彎曲應力測試
TDK的軟端子積層陶瓷電容可承受8mm撓曲，兩倍于傳統的積層陶瓷電容。
防止積層陶瓷電容出現裂縫
電容元件自身出現裂縫時問題就比焊接裂縫更嚴重。裂縫摧毀內部電極時，可能會發生介質擊穿。電容元件裂縫一般有一定的模式。終端電極通過焊料緊密聯結后，撓曲應力就集中到端子電極的焊接部件，于是從電極尖端開始產生裂縫，進而沿著陶瓷元件繼續向前擴展。
安裝元器件后不正確地處置PCB通常會造成電容元件出現裂縫。為了在生產期間能達到更高的效率，元器件全都一次性地安裝在裝備線的一個長的連續的電路板上，之后再分切為單板。如果以人工分切電路板，而非采用機械切割或使用特定工具折斷，撓曲應力可能造成電容元件出現裂縫。
通過開發在端電極內采用導電樹脂層的積層陶瓷電容，TDK-EPC已成功地解決了使用無鉛焊料造成的焊接可靠性的問題。同時，該技術也有助于高容量的大電容的生產，從而增加了設計工程師的可選擇范圍。因此，軟端積層陶瓷電容適用范圍不僅是汽車電子設備，還可適用于安裝在戶外嚴苛環境條件下的電子設備。
無鉛焊料導致的問題
錫鉛合金的傳統焊料溶點低，價格便宜，易于操作，但是污染環境，對人體有害。因此，由錫、銀、和銅組成的不同類型的無鉛焊料現在替代了傳統焊料。然而，目前可用的無鉛焊料比傳統的含鉛焊料擁有更高的彈性模量（材料剛性的度量），導致更堅硬易脆，從而更易受熱脹冷縮的影響。因此，變形翹曲和彎曲產生的撓曲應力對安裝在PCB上的片式元器件產生影響時，焊接點可以會出現問題，繼而可能出現裂縫。
無鉛焊料的另一個缺點就是形成微觀腔（Kirkendall空洞），進而導致結合力的減少。當兩種不同類型的金屬經加熱緊密結合后，原子出現擴散，這就是著名的Kirkendall效應。不同的原子類型產生不同的擴散速度，重復的熱循環會導致空洞形成，并且最終形成焊接裂縫。車輛運行時發動機艙的溫度通常達到100 °C以上，從而導致布滿元件的電路板出現熱脹冷縮，產生撓曲應力，從而在焊接點處產生裂縫和空洞，降低了焊接的可靠性。

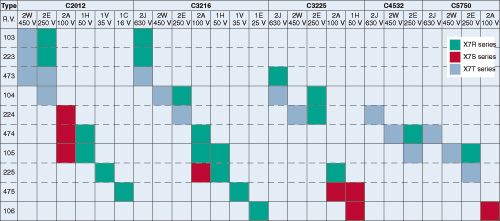

產品系列： 軟端子的TDK積層陶瓷電容的規格型號
軟端子可用于：
– 所有2個端子的積層陶瓷電容，其額定電壓為6.3至630V DC；
– 所有陣列電容（雙元件型）；
– 耐150 °C的溫度（X8R）
導電樹脂端子電極也可用在其它帶有C0G溫度特征的中壓積層陶瓷電容內。
