概述

AAP6013A是一種電壓模式同步降壓轉換器，實現了出色的負載和線路調節響應。該器件在75V至36V的寬輸入電壓范圍內工作。該AAP6013A提供保護功能，包括輸入欠壓鎖定，輸出欠壓保護和雙輸出CC/CV控制。

AAP6013A是在綠色TQFN-4x4-24BL封裝。它的額定溫度超過-40°℃至+85℃的溫度范圍。

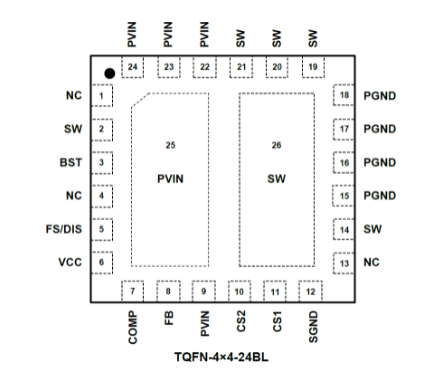

引腳配置

特征

●寬7.5V至36V輸入電壓范圍

●20mQ/10mQ內部N溝道MOSFET

●高效率高達97%

●0.8V參考電壓

●快速負載瞬態響應

●帶獨立可編程恒流控制的雙輸出

●線性依賴于開關周期的最小導通時間

●輸出過流保護或輸出欠壓時輸入電流幾乎為零

●內部軟啟動

●單調啟動到預偏置輸出

●可編程輸出電纜補償

●可調開關頻率高達800kHz

●熱關斷保護

●采用綠色TQFN-4x4-24BL封裝

●符合RoHS標準且不含鹵素

應用：

汽車充電器/適配器

可充電便攜設備

電池充電器
