奧簡DS6521B典型應用電路圖

村田電子元器件供應商穎特新科技銷售村田型號：奧簡DS6521B典型應用電路圖，并提供該型號的產品規格書，包含了該產品的封裝尺寸、規格與包裝信息等。聯系電話：0755-82591179.

DS6521 系列是高度集成的鋰離子和鋰聚合物電池的線性充電器組件，適用于空間受限的可攜式電子產品應用。電池充電分為三個階段：調節、恒流和恒壓。 在所有充電階段，內部控制環路會監控充電器溫度并在超過內部溫度閾值時降低充電電流。

充電器包含功率組件及可設定充電電流之功能，充電器功能具有高精度電流和電壓調節回路、充電狀態顯示和充電終止功能。

充電器快速充電電流值可通過外部電阻器進行編程。

產品特性：

>   28V 輸入額定值； 具有 6V 輸入過壓保護

>   1% 充電電壓精度

>   可編程充電電流 50mA 至 1A

>   125°C 充電電流自動調節

>   可編程充電截止電流 5mA 至 100mA

>   預充充電電流固定值為 ISET / 10

>   通過電池的 NTC 使充電規范在 JEITA 范圍內運行

>   0.1uA 極低的電池漏電電流

>   具防止電池反接功能

>   提供 SOT-23-6 & ESOP-8 & DFN2x2-10L & DFN2x3-10L 及 DFN3x3-10L 封裝

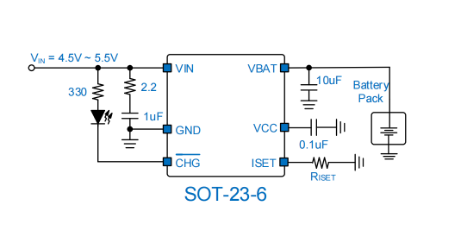

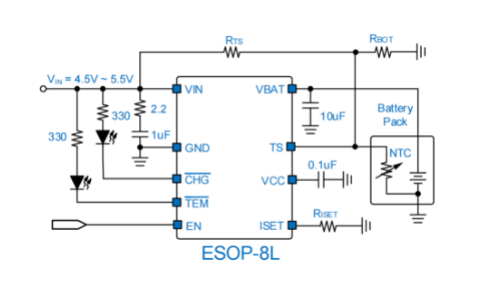

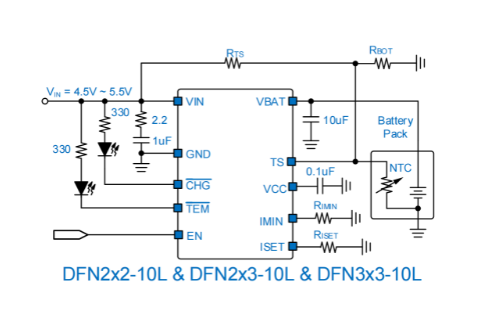

典型應用電路：
