新唐ML51多煙霧識別模塊
多光路煙霧識別模塊參考模塊
市場現況
基于市場上目前傳統煙感采用單管LED做煙霧識別， 傳統的方式時而造成水氣與灰塵的干擾造成火災報警器誤報，時至今日市面上仍充斥著誤報頻繁的火災報警器， 在眾多非家庭式傳統煙感的運用上遠遠無法滿足環境運用的要求。
精準識別煙霧來降低煙霧報警器誤警示是目前多種行業項目必要的條件， 在國家大舉發展新基建的同時， 大型的儲能設備、充電樁、電力基站等設備，國家工信部陸續出臺關于設備的智能監控與火災警報的國家標準。
煙霧識別的困擾克星
水氣、灰塵
我們克服了
技術創新
為了準確識別煙霧，新拓電子采用了多光路的MEMS傳感器，除了傳統的紅外LED外， 另外運用更多光線的折射、散射與透射等方式來針對煙霧體積、濃度等資訊做更多的采集。

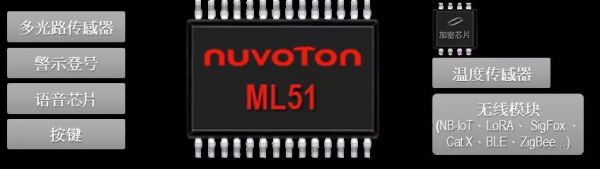

ML51 為內建 Flash 的增強型 1T 8051 內核微控制器，正常運行模式典型功耗可達 80 μA/MHz 以及休眠模式下功耗可低於 1 μA。此系列最高速可達 24 MHz，並內建 38.4 kHz低速內部振盪器，支援寬電壓工作範圍 1.8V 至 5.5V，工作溫度：- 40 ℃ 至 105 ℃。
ML51 備有豐富的外設，如 7 個通用 I/O、2 組串口、1 組 ISO-7816 介面、2 組 I2C 與 1 組 SPI。
一款能識別
水蒸汽、灰塵、氣溶膠、正庚烷、聚氨酯等各種煙霧介質的 光電智能模塊
產品介紹

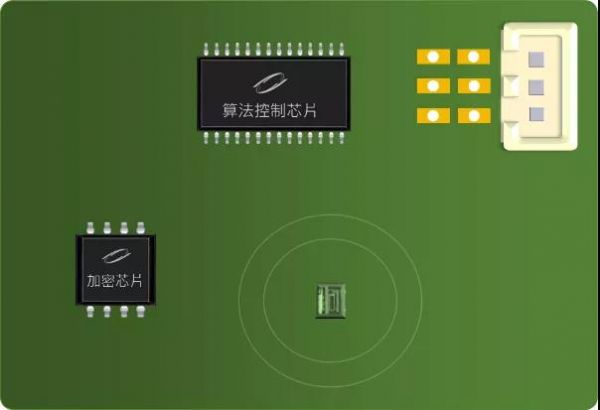

多光路散射式光電煙霧識別是新拓電子科技方案的核心技術，通過光學、電路設計、新加工裝配工藝等諸方面創新，解決了一系列技術問題，光路設計配合新裝配工藝實現了雙波長多光路的發射和接收，對透射光、反射光有效抑制，配合帶通重復采樣與濾波等信號處理，使光線測定的靈敏度和穩定度達到監測、分辨的要求，配合煙霧識別算法，實現利用多光路的光線特性對各種微顆粒散射、透射特性的多維度識別煙霧狀態以辨別其煙霧特性。
技術規格
主板待機工作電流 <5μA （不含無線模塊）
LED指示燈：
① 正常工作時指示燈不亮，報警時閃亮
② 初始化成功后，指示燈閃
③ 電池檢測指示燈可根據需求定制相關規格
語音/報警聲響＞80DB
使用環境：溫度：-10℃~+85℃
通訊串口式通用透傳無線模塊
（NB-IoT、LoRA、BLE、ZigBee、 WiFi…）交鑰匙模式的應用解決方案
保姆式的試產及批量服務支持軟硬件雙重加密，確保客戶核心技術安全
應用場景
火災煙霧警報器
動力電池氣溶膠監測
環境水汽偵測
環境落灰偵測
充電樁煙霧偵測
5G基站煙霧偵測
模塊應用 - 火災煙霧報警器

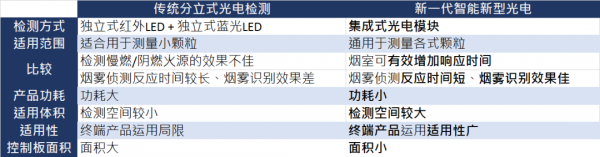

傳統煙感和新型多光路火災煙霧報警器的比較
新一代高性能多光路火災煙霧報警器
高精準識別下列形態:
紙張燃燒、木頭燃燒、陰燃煙霧、陰燃聚氨酯、烹飪、水氣干擾煙霧、灰塵、昆蟲等干擾
模塊符合UL217v8認證、已通過國內消防CCCF檢測認證
少誤報、不漏報
提供自有專利煙室（迷宮）使用授權
獨家自有專利算法
輔助產品認證、高彈性模塊合作模式
演示視頻鏈接：https://v.youku.com/v_show/id_XNDc5MzIyOTEwOA==.html
模塊應用 - 新基建煙霧檢測
應用場景
充電樁/基站內的水氣、灰塵與煙霧做監測
環境灰塵與水氣監測
火警監測
搭配NB-IoT/LoRA/Cat.x等無線模塊，可聯網監控
準確識別下列形態:
水氣、灰塵、火警煙霧
少誤報、不漏報
提供自有專利煙室（迷宮）使用授權
獨家自有專利算法
應用說明
由于非線性負荷的電氣設備日益增多，諧波電流進入公用電網引起電源電壓畸變、波形失真、損耗增加，并可使電氣線路過載發熱，加速絕緣老化。
在不平衡電流及諧波電流的作用下，可能使中性線損壞甚至燒斷，引起電氣設備的絕緣受損，進而發生火災，所以，電氣線路中的諧波電流是新出現的電氣火災隱患，是導致我國電氣火災有增無減的主要原因。
抑制諧波式電氣火災監控裝置可以實時對被保護電路的環境進行監控，并針對由諧波電流引起的可能發生電氣火災的故障隱患及時發出報警提醒，進而避免了火災事故的發生。
應急管理部于2019提出符合電氣火災治理工作的政策制定，能有效提高我國電氣火災防控能力。
模塊應用 - 水氣/油煙檢測
應用場景
油煙機水氣/油煎偵測
偵測水氣或油煙自動調整油煙機馬達轉速
長時間蒸煮水氣監控與報警
搭配BLE/ZigBee/WiFi等無線模塊，可聯網監控
準確識別下列形態:
水氣、油煙
少誤報、不漏報
提供自有專利煙室（迷宮）使用授權
獨家自有專利算法
應用說明
運用與智能油煙偵測來調整煙機轉速，當油煙濃度過大時加快馬達轉速快速排煙，油煙濃度小時則減慢馬達轉速以達到智能油煙機效果。
另一功能為水氣偵測，有鑒于常有遺忘蒸煮食物造成火災之情事，該模塊可有效辨識水氣狀態，可智能化偵測水氣與通報，避免憾事。
模塊應用 - 動力電池氣溶膠監測
應用場景
識別鋰電池組電解液泄漏時所產生的煙霧氣體氣溶膠
鋰電池熱失控前的預先警報
讓降溫或消防設備介入進行有效處置
透過子模塊，可轉換CAN/串口等通訊與系統溝通
高精準識別下列形態:
水氣、陰燃煙霧、陰燃聚氨酯
少誤報、不漏報
提供自有專利煙室（迷宮）使用授權
獨家自有專利算法
應用說明
法規引用: GB-38032-2020/電動客車安全要求(發布時間: 2020-05-12; 實施時間: 2021-01-01)
條文: 4.4.6 異常報警要求.
可充電儲能系統在由于單個電池熱失控引起熱擴散、進而導致乘員艙發生危險之前５min，應提供一個熱事件報警信號。
煙感在蓄電池組內對電解液泄漏時提供偵測在熱失效前可透過CAN或串口等方式對系統提出報警。
每電動客車蓄電池組約2~4組， 每組動力蓄電池約放置2~4組煙感予系統報警與通報滅火裝置使之作用。
關于多光路煙霧識別模塊方案
采用多光路煙霧識別模塊方式可有效辨別水氣、灰塵與油煙等非火災煙霧，可有效避免煙霧感測器誤警報與漏警報的情況，達到真正的火災煙霧偵測。
其商業模式主要提供客戶以高效率煙室搭配煙霧識別模塊方式供應與制造廠家，并提供相應的煙霧識別結果與技術支持，協助客戶落地相關的終端產品，以達到M to M的模式協助客戶規劃整體的消防系統與動力鋰電池失效監測系統，提供生命與財產最佳監控與保護。
新拓電子首先在消防煙感探頭市場布局，攜手業界資深專家，與一家國內一線廠家展開合作。進行模塊在新一代煙感探頭的設計，終端客戶已采用新拓電子模塊在新一代NB-IoT煙感偵測器上并通過國家CCCF消防認證，實現批量生產。
