NuTiny-MS51FB9AE開發板
開發板介紹 | 開發板特色 | 快速指南
NuTiny- MS51FB開發板介紹
新唐 NuTiny- MS51FB 開發板由兩部分組成，采用NuMicro 8051 MS51FB9AE 微控制器的主控板，與 Nu-Link-Me 除錯燒錄器。使用者只需使用此開發板就可以開發、刻錄并驗證應用程序。
NuTiny- MS51FB 的主控板帶有 MS51FB9AE 所有腳位的擴展接口，還有靈活的電源供應設計，方便搭配各式接口設備進行開發。
Nu-Link-Me 刻錄與除錯器可透過 SWD 接口進行刻錄與除錯。Nu-Link-Me 支持虛擬串口功能，可輸出訊息至終端機窗口。
NuTiny- MS51FB開發板特色
•使用 NuMicro® 8051 MS51FB9AE 微控制器，其功能向下兼容于:
-MS51XB9AE
-MS51XB9BE
•MS51FB9AE全腳位擴展界面
•靈活電源供應設計
-VDD 外部輸入介面
-Nu-Link-Me 的 ICE USB 連接埠
•附帶 Nu-Link-Me 除錯刻錄器，可支持
-透過 SWD 接口進行在線刻錄與除錯
-虛擬串口功能
NuTiny-MS51FB9AE開發板快速指南
1.請確認計算機中至少已安裝一種開發環境:
-KEIL C51或-IAR EW8051
2.請依照使用的開發環境下載及安裝最新版本的 Nuvoton Nu-Link Driver，安裝時請勾選并安裝 Nu-Link USB Driver。
-使用 Keil C51 請安裝 Nu-Link_Keil_Driver-使用 IAR EW8051 請安裝 Nu-Link_IAR_Driver
3.請依照使用的開發環境下載及解壓縮開發板支持軟件包 ( Board Support Package, BSP )。
-使用 Keil C51 請下載 MS51_16KBSP_Keil
-使用 IAR EW8051 請下載 ML51_Series_BSP_IAR4.硬件架設
(1) 將 Nu-Link2-Me VCOM 指撥開關的 1 及 2 切換至 ON，啟動虛擬串口 ( VCOM ) 功能。

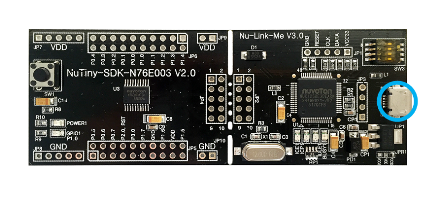

(2) 透過 USB 傳輸線連接開發板 ICE USB 端口與計算機端 USB 端口。

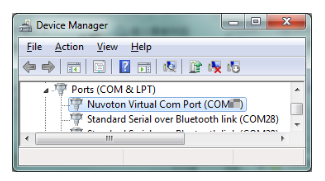

(3) 在設備管理器中找到 Nuvoton Virtual Com Port。
5.使用 Template 項目為范例，使用不同開發環境請在個別 BSP 中找到 Template 項目。
•在Keil C51下使用
-MS51_16K_ BSP_Keil_V1.XX
-SampleCode
-Template
-Project_temp
- .KEIL
•在 IAR EW8051下使用
-MS51_16K_ BSP_IAR_V1.XX
-SampleCode
-Template
-Project_temp
- .IAR6.開啟與執行項目，在個別開發環境下執行項目的方式請參考使用者手冊。

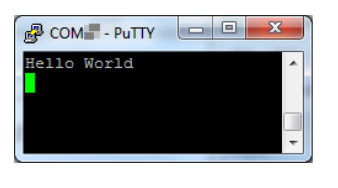

7.用戶可在終端機窗口看到以下結果:
如果對上面的介紹有疑問，請與穎特新的工程師聯系。
