安全、節能、穩定 - 新唐電梯控制系統方案
完整電梯控制系統
完整電梯控制系統包含了電梯頂層控制系統、各樓層呼叫面板、梯內樓層按鍵板、梯內樓層訪問控制、梯內信息顯示面板及電梯緊急通訊系統等六項。
電梯頂層控制系統：結合電梯控制與馬達驅動，采用新唐M487單片機 | |
各樓層呼叫面板 | 采用新唐NUC131單片機 |
梯內樓層按鍵板 | 采用新唐NUC131單片機 |
梯內信息顯示面板 | 采用新唐N329單片機 |
梯內樓層訪問控制 | 采用新唐M483單片機 |
電梯緊急通訊系統(五方對講) | 采用新唐M481單片機 |
電梯門防夾系統 | 采用新唐M483單片機 |

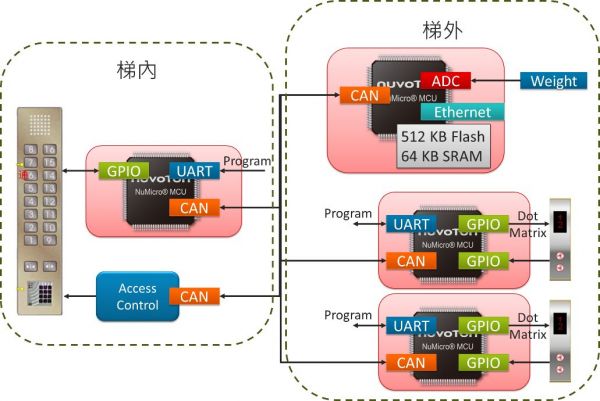

系統示意圖
新唐M481、M483、M487單片機支持
192 MHz system frequency, 512 KB Flash / 64 KB SRAM
192 MHz 24-ch PWM control / Up to 11-ch UART
12-bit, 16-ch 5 MSPS ADC
Full duplex I2S, 192 kHz/32-bit
2x 正交編碼輸入接口(QEI)
2x CAN Bus 2.0B (M483/M487)
10/100 Mbps Ethernet (M487)
1.8V – 3.6V
新唐NUC131單片機支持
50 MHz system frequency, 64 KB Flash / 8 KB SRAM
50 MHz 24-ch PWM control / Up to 6-ch UART
12-bit, 8-ch 1 MSPS ADC
1x CAN Bus 2.0B
2.5V – 5.5V
新唐N3292單片機支持
300 MHz system frequency
支持多重影像格式譯碼器，包括flash, MPEF4, H.264, H.263格式
內建DDR Memory，可達64MB
內建OpenVG硬件加速器
完整電梯控制系統
完整電梯控制系統包含了電梯頂層控制系統、各樓層呼叫面板、梯內樓層按鍵板、梯內樓層訪問控制、梯內信息顯示面板及電梯緊急通訊系統等六項。
電梯頂層控制系統：結合電梯控制與馬達驅動，采用新唐M487單片機 | |
各樓層呼叫面板 | 采用新唐NUC131單片機 |
梯內樓層按鍵板 | 采用新唐NUC131單片機 |
梯內信息顯示面板 | 采用新唐N329單片機 |
梯內樓層訪問控制 | 采用新唐M483單片機 |
電梯緊急通訊系統(五方對講) | 采用新唐M481單片機 |
電梯門防夾系統 | 采用新唐M483單片機 |
系統示意圖
新唐M481、M483、M487單片機支持
192 MHz system frequency, 512 KB Flash / 64 KB SRAM
192 MHz 24-ch PWM control / Up to 11-ch UART
12-bit, 16-ch 5 MSPS ADC
Full duplex I2S, 192 kHz/32-bit
2x 正交編碼輸入接口(QEI)
2x CAN Bus 2.0B (M483/M487)
10/100 Mbps Ethernet (M487)
1.8V – 3.6V
新唐NUC131單片機支持
50 MHz system frequency, 64 KB Flash / 8 KB SRAM
50 MHz 24-ch PWM control / Up to 6-ch UART
12-bit, 8-ch 1 MSPS ADC
1x CAN Bus 2.0B
2.5V – 5.5V
新唐N3292單片機支持
300 MHz system frequency
支持多重影像格式譯碼器，包括flash, MPEF4, H.264, H.263格式
內建DDR Memory，可達64MB
內建OpenVG硬件加速器
