新唐開發平臺黃金 3 部曲：量產階段在線燒錄 (Online ICP)
新唐開發平臺黃金 3 部曲
量產階段在線燒錄 (Online ICP)
量產階段的燒錄，只需要下載并安裝新唐 ICP 燒錄軟件，搭配簡單的硬件設置，即可進行燒錄。燒錄方式分為連接著計算機的在線燒錄 ( Online ICP )、不需連接著計算機的脫機燒錄 ( Offline ICP )，以及一對四的多機燒錄，都只要透過同一個 ICP 燒錄軟件即可完成。此篇將介紹使用新唐 ICP 燒錄軟件執行在線燒錄的方法，只需在簡潔的 GUI 接口中跟著以下步驟，即可完成在線燒錄。

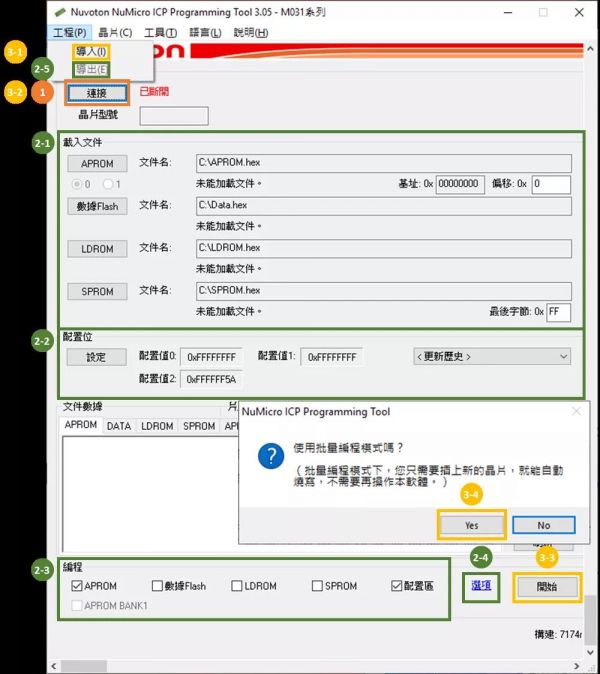

Online ICP 設定步驟
0. 硬件準備
將 PCB 板透過 Nu-Link 燒錄除錯器與計算機連接，硬件的準備就已完成。
1. 連接芯片
打開 ICP 燒錄軟件選擇語言與芯片系列，按下連接按鈕連至目標芯片。
2. 燒錄設定
加載欲燒錄文件：文件可選擇加載 APROM、數據 Flash、LDROM 或 SPROM。
設定配置位：如時鐘源、欠壓電壓值等等，也可選擇做安全加密。
編程：配合加載位置做選擇。
編程選項：預設擦除、燒寫及寫入后重啟芯片，可再依需求加選。
導出：工程選單下選擇導出，并存成 ICP 項目文件，供日后生產使用。
也可不執行導出，直接跳至步驟 3-3 進行在線燒錄。
3. 在線燒錄
( 使用先前導出之 ICP 文件時才須執行步驟 1 及 2 )
導入：工程選單下選擇導入，并選取欲使用的 ICP 文件。
重新連接芯片：按下連接按鈕連至目標芯片。
開始燒錄：按下開始并確認后續出現的窗口信息即可。
更換芯片：在確認窗口選擇批量編程模式，連接新的芯片時便會自動燒錄。
新唐了解客戶于量產階段時，可能須將設計好的編碼及 Nu-Link 燒錄除錯器提供給第三方執行燒錄，因此新唐 ICP 燒錄軟件提供了燒寫憑證 ( Nu-Link Certification ) 的功能，可對編碼與燒錄器做綁定保護。詳細的使用說明請參考 ICP 燒錄軟件使用指南的章節 5 ( 在線燒錄編碼保護 ) 及章節 6 ( 脫機燒錄編碼保護 )。
