新唐藍牙低功耗 MCU 帶你快速實現攝影燈光應用
新唐藍牙低功耗 MCU
快速實現攝影燈光應用
隨著線上影音管道的流行在各種知識或話題分享，線上直播都是一個現行正夯的方式，也因為大到一組攝影團隊小到個人直播都可以隨時隨地進行，攝影器材迎來一個新的熱潮時代，凡舉閃光燈、引閃器、LED補光燈、攝影燈等等也為了更便捷的在各場景使用采取了無線控制的方式如2.4G或是藍牙傳輸，并要求實時性、穩定性與傳輸距離以符合使用的需求。
具備藍牙低功耗5.0 （BLE5.0）與2.4G proprietary的NuMicro® M031BT 系列工作頻率達 48 MHz并內置最高 128 KB Flash 和 16 KB SRAM ，提供12 路 96 MHz PWM可提供驅動RGBW LED面板，多組I/O以供按鍵設計并有SPI可接點陣式LCD做屏幕顯示，另外還有ADC可供偵測電池電量與旋鈕設計，NuMicro® M031BT系列的精準模擬控制功能與豐富周邊I/O并提供無線雙模的特色，為燈具器材設計的需求帶來整合控制與無線傳輸的優勢。

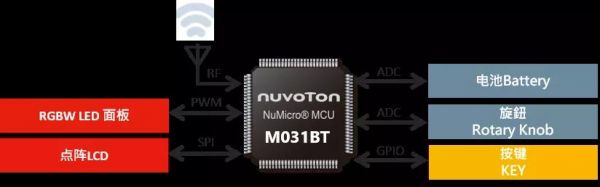

NuMicro® M031BT實現LED補光燈框圖
新唐NuMicro® M031BT系列提供 BLE 5.0 和 2.4 GHz 雙模功能，針對射頻應用提供高達 +8 dBm 的射頻發射功率、-92 dBm 的良好接收靈敏度、1 Mb/s 或 2 Mb/s 的傳輸速度，并且能在 2.4GHz 干擾嚴重的環境提供突出 的抗噪表現，滿足攝影器材應用要求30~100米的傳輸距離，提升通訊距離和可靠性，不論是在利用BLE5.0透傳功能來做資料傳輸的應用或是使用2.4G proprietary都能符合客戶的應用需求，新唐也準備了可用來測試連線溝通的手機APP供客戶開發參考。

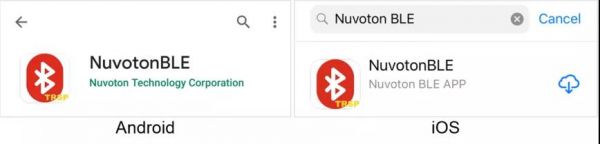

NuMicro® M031BT藍牙傳輸測試 APP
NuMicro® M031BT 系列運作于1.8~3.6V工作電壓，內建32位硬件乘法器/除法器、高達5通道PDMA、16通道12位2 MSPS高采樣率的ADC可運行在1.8V低電壓。此外，為了保護開發者的知識產權，內嵌一個額外的安全保護 Flash 區塊 （SPROM， Security Protection ROM），提供一個獨立且安全加密執行區域以保護關鍵程序代碼。
相較于傳統使用控制MCU加上無線通訊模塊的形式，NuMicro® M031BT 系列整合控制與無線傳輸功能，QFN48封裝面積僅有5mm x 5mm便于節省PCB設計空間，加上新唐透傳范例程式與天線參考設計使得藍牙低功耗的應用開發變得相當容易。
