MM32W無線MCU系列產品應用筆記 —— 自定義AT指令
MM32W0/3提供模組和開發板方式供客戶使用，支持UART\SPI\IIC接口的AT指令，用戶通過發送相關固定格式的指令方式可以實現對應功能。開發板上電后，模塊會自動進行廣播，移動設備的APP 會對其進行掃描和連接，連接成功之后可以通過BLE 在模塊和移動設備之間進行數據傳輸。用戶MCU 可通過模塊的串口和移動設備進行雙向通信，移動設備也可以通過APP 對模塊進行寫操作，寫入的數據將通過串口發送給用戶的MCU，模塊收到來自用戶MCU 串口的數據，將自動轉發給移動設備。AT 指令主要用于配置模塊參數，比如廣播間隔、設備名、等，也用于發送透傳數據和斷開BLE 連接。而對于AT指令，客戶可以很方便的進行修改，添加自己需要的功能。
通信流程

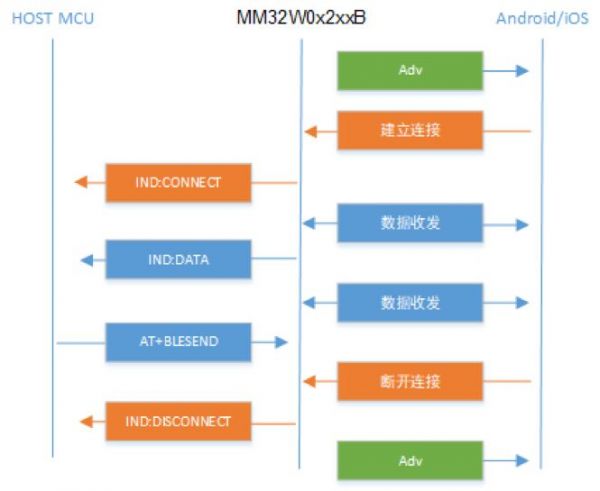

圖1 通信流程
UART AT指令集

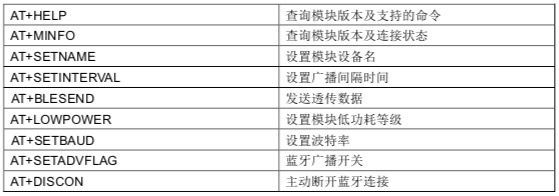

表1 UART AT指令集
在官方提供的程序中已經支持大部分的藍牙設置等操作，可以實現透傳、修改藍牙參數等操作，如果用戶需要單獨開發AT指令集可以通過以下方式進行開發。
接收指令
首先是接收指令時的數據處理流程：
圖2 接收指令流程圖
在每次藍牙服務調用UsrProcCallback()函數時，使用CheckAtCmdInfo()函數檢查是否收到數據，如果有，在進入休眠之前加入一個可以接收20個字節的延時，在接收中斷中接收剩下的數據，通過判斷最后一位是否是0x0d或是0x0a來獲得一條完整的指令，調用AtCmdPreParser()函數處理數據。檢查數組開始的“AT+”和后面的指令名稱，在at_func_list[]中查找并調用對應的函數對數據中后續的參數進行處理。
從流程中可以看到，如果只是簡單的加減指令的話，只需要修改at_func_list數組就可以了，結構體AT_CMD_FUNC的兩個成員變量分別是函數名稱和對應的字符串。
注：處理時間不宜太長，更不能阻塞
typedef void (*ATCMDFUNC)(u8* cmd,u8 len);
typedef struct _tagATCMD
{
ATCMDFUNC func;
u8 name[MAX_AT_CMD_NAME_SIZE]; //max len is 11 bytes
}AT_CMD_FUNC;
在例程中，收到AT指令要通過藍牙發送數據時，使用的是sconn_notifydata()接口函數，這是一種不需要應答的藍牙特征值，預設句柄為0x12，可以在發送前用set_notifyhandle()函數修改對應的句柄，或者直接修改變量u16 cur_notifyhandle。
發送數據
在例程中，通過UART發送數據都是通過moduleOutData()函數，往一個特定的緩存數組中寫入數據。這個函數可以加在任何位置，可以加在AT指令處理函數中發送應答數據，也可以加到BLE服務中實現數據透傳功能。
在每次藍牙服務調用UsrProcCallback()函數時檢查緩存數組，若不為空，在休眠之前加入一個延時，開啟發送緩沖空中斷，并在中斷中發送剩下的數據。

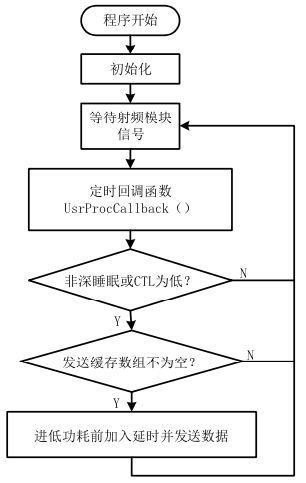

圖3 發送數據流程圖
void moduleOutData(u8*data, u8 len) //api
{
unsigned char i;
if ((txLen+len)<MAX_SIZE)//buff not overflow
{
for (i=0;i<len;i++){
txBuf[txLen+i] = *(data+i);
}
txLen += len;
}
}
#ifdef MM32W0NTB//NTB 32Pin UART1
void UART1_IRQHandler(void) //串口1中斷服務程序
#else //PFB 48Pin UART2
void UART2_IRQHandler(void) //串口2中斷服務程序
#endif
{
if(UART_GetITStatus(UART_BLE, UART_IT_TXIEN) != RESET){
UART_ClearITPendingBit(UART_BLE,UART_IT_TXIEN);
TxTimeout = SysTick_Count + (20000/BaudRate);
if (PosW < txLen){
UART_SendData(UART_BLE,txBuf[PosW++]);
if (PosW == txLen){
txLen = 0;
PosW = 0;
}
}
else{
UART_ITConfig(UART_BLE, UART_IT_TXIEN, DISABLE);
}
}
}
以上例程使用的是UART接口的自定義AT指令實現方式，用戶可以根據需要自行修改為其他接口，如SPI、IIC、CAN、USB等。
