磁珠在電路中的作用及區別
相信大家對于磁珠這個名詞并不陌生，很多人都知道數字電路工作在開關狀態，對電源電壓干擾嚴重，因此在一些復雜的電路中，數字電路與模擬電路采用不同的穩壓電源，數字電路與模擬電路分開布線，最終一點共地。相信很多在學習信號的人都懂得要區分信號地跟模擬地，最終用一個零歐磁珠將兩者連接在一起。至于原因是什么呢？
概念
磁珠實際上等效于電阻跟電感串聯，在電路功能上，磁珠和電感是原理相同的，只是頻率特定不同罷了。因此磁珠的應用便是根據它的通直阻交的功能。所以，磁珠便應用在消除存在于傳輸線結構（電路）中的RF噪聲上（RF能量就是疊加在直流傳輸電平上的交流正弦成分）。直流成分才是需要的有用信號，要消除這些不需要的信號能量，使用片式磁珠扮演高頻電阻的角色。
應用
磁珠專用于抑制信號線、電源線上的高頻噪聲和尖峰干擾，還具有吸收靜電脈沖的能力。磁珠是用來吸收超高頻信號。
實際上在一些場合對于模擬電源跟數字電源的區分并不大，如果你不使用芯片的AD或者DA功能，可以不區分數字電源跟模擬電源；如果使用了AD或者DA，還需考慮參考電源設計。

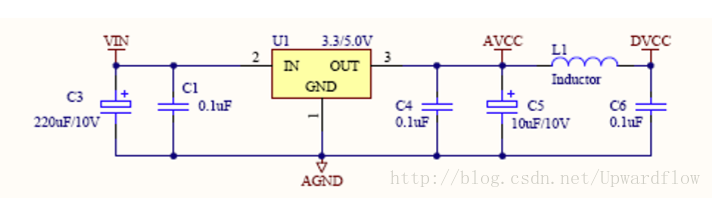

磁珠在模擬電源以及數字電源之間的應用電路如下：
磁珠在模擬電源以及數字電源之間的應用電路
上圖中的L1是磁珠，在此也順便說一下磁珠與電感的區別，或者說是它們不同的應用區域吧。我們都知道它們只是頻率特性不同而已。磁珠在各種不同的頻率電路中，應用范圍要比電感廣泛一點。電感是儲能元件，而磁珠是能量轉換（消耗）器件，電感多用于電源濾波回路，側重于抑止傳導性干擾，磁珠多用于信號回路，只要用于EMI方面，用來吸收超高頻信號，像一些RF電路，PLL，振蕩電路，含超高頻存儲器電路（DDR,SDRAM,RAMBUS等）都需要在電源輸入部分加磁珠，而電感是一種儲能元件，用在LC振蕩電路、中低頻的濾波電路等，其應用頻率范圍很少超過50MHz。
