國產低功耗單片機HC32F005開發板上手入門
今天介紹下國產超低功耗華大單片機HC32F005開發板上手后的入門操作（開發板可以在華大MCU應用交流群：164973950 免費申請）。HC32F005開發板（如下圖所示）分為板載調試模塊（左半部分）和MCU開發電路（右半部分）。二者中間通過郵票孔相連，如果將板子從中間掰開，板載調試模塊就可以當一個CMSIS-DAP的仿真器來使用。此開發電路主芯片是華大半導體HDSC的HC32F005C6PA，4K RAM 32K Flash 20PIN TSSOP封裝MCU。
一、準備工作
我們可以到華大半導體官網上下載專區下載HC32F005_SDK應用開發套件。如下圖所示。這個套件中包含了HC32F005芯片的數據手冊、用戶手冊、集成開發環境支持包、開發板原理圖、庫文件及樣例、用戶開發手冊、仿真器編程器軟件及使用說明、最小開發工程模板和應用筆記。（如果想找更多的應用例程可以加群164973950）將下載好的應用開發套件解壓備用。
二、驅動安裝
通過在板調試模塊實現編譯器和燒錄器功能時，需安裝虛擬串口驅動。大多數的情況下電腦可以自行驅動起來。驅動不成功可以安裝虛擬串口驅動 cdc drivers，以 Windows7_x64 為例，按以下步驟安裝：
1. 打開虛擬串口驅動存放目錄，選擇 cdc drivers/win7/x64，點擊 dpinst_x64.exe，選擇【是】進入下一步；
?
2.選擇【始終安裝此驅動程序軟件(I)】進行安裝；
?
3. 通過 micro-USB 線將開發板與電腦連接，正確安裝驅動后會在端口（COM和LPT）下面會顯示HDSC CMSIS-DAP Communications Port(COM X)。
?
三、支持包安裝
以MDK為例，在集成開發環境支持包的文件夾下找到MDK_IDE文件夾，雙擊HDSC.HC32F005.1.0.1.pack文件，芯片的MDK支持包會自動安裝到MDK的相應目錄中。
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
本文旨在拋磚引玉，其余具體使用歡迎加群164973950交流。
?國產低功耗華大單片機主力型號如下：
HC32F003 HC32F005 HC32L110 HC32F030 HC32L136 HC32M140 HC32F146 HC32L150 HC32L156
芯片相關資料下載鏈接：https://blog.csdn.net/lvk/article/details/85260690
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
四、例程調試
接下來介紹如何進行項目的編譯及仿真調試。按照國際通用慣例先調試個LED點燈程序。雙擊打開\HC32F005_DDL_Rev1.0.2\example\gpio\gpio_inout\MDK文件夾下的 gpio_inout.uvprojx 工程文件。在工程中點擊魔法棒，選中Device選項，在其中選中HC32F005C6PA。如下圖所示。
選中Debug項，在Use中選中CMSIS-CAP Debugger，點擊Settings.
?
彈出的對話框中可以在Debug項Port:選SW，SW Device中可以看到SWDIO中會出現芯片的相應信息。
?
在此界面選中Flash Download項會進入到芯片的Flash文件設置，進入后可以看到相應芯片Flash型號，如果沒有顯示，或是顯示錯誤可以點擊Add時行添加。所有信息到正確后點擊OK關閉設置。

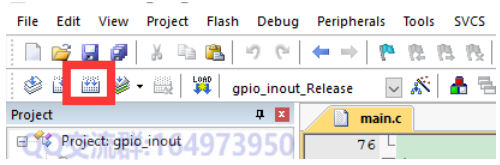

點擊下圖所示Rebuild圖標對工程進行編譯。
?
編譯完成如下圖所示：
?
點擊下圖所示圖標就可以把程序到開發板的芯片中并進入仿真狀態。
?

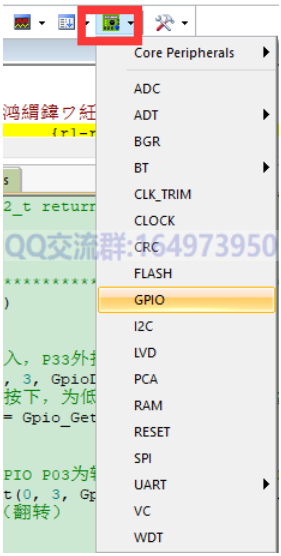

進入仿真狀態后點擊下圖圖標可以調出外設的寄存器進行仿真觀察。
?
點擊下圖的圖標就可以對根據自己的需要對工程進行仿真。
?
我們點擊全速運行，當按下開發板中的SW2按鍵后，會看到開發板上的LED3會每隔一秒進行一次亮滅轉換，程序功能正常。以上就是關于國產超低功耗華大MCU HC32F005開發板上手入門的介紹，其它更多內容請參考其它的文章。
