DDR協議解析
DRAM內部分割成多個L-Bank，每個L-Bank形狀相同，彼此獨立，可以獨立工作。早期的DRAM芯片內部分為2個L-Bank，后來是4個，DDR3內存芯片為8個。在進行尋址時需要先確定是哪個L-Bank，然后再在這個選定的L-Bank中選擇相應的行與列進行尋址。對內存的訪問，一次只能是一個L-Bank，而每次與CPU交換的數據就是 L-Bank 存儲陣列中一個“存儲單元”的容量。SDRAM內存芯片一次傳輸?shù)臄?shù)據量就是芯片的位寬，那么這個存儲單元的容量就是芯片的位寬（也是 L-Bank 的位寬）。下圖為4BANK內存顆粒內部結構示意圖。
針對內存的操作指令有如下幾種：
1).Command INHIBIT(初始化)；
2).No Operation(無動作)；
3).Active(使指定L-Bank中的指定行有效)；
4).Read(從指定L-Bank中的指定列開始讀取數據)；
5).Write(從指定L-Bank中的指定列開始寫入數據)；
6).Burst Terminate(突發傳輸終止)；
7).Precharge(預充電命令，關閉指定或全部L-Bank中的工作行)；
8).Auto Refresh(自動刷新)；
9).Load Mode Register(模式寄存器加載)；
10).寫允許/輸出允許；
11).寫禁止/輸出屏蔽

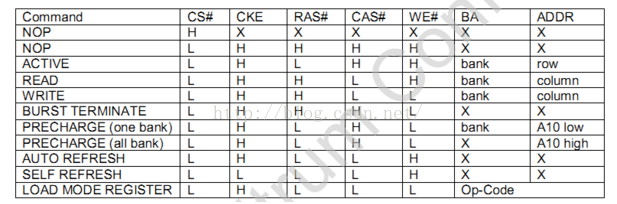

基本命令是通過操作各種控制信號/地址信號的組合來完成。下表中除了自刷新命令外，所有命令都是默認CKE有效（其中H代表高電平，L代表低電平，X 表示高低電平?jīng)]有影響）。
內存的初始化
一旦VDD、VDDQ被同時家電，并且時鐘已經穩定，SDRAM需要一個200us的延遲，在這個時間段中，Command INHIBIT和No Operation指令有效，這個過程實際上就是內存的自檢過程，一旦這個過程通過后，一個Precharge命令就會生效，在這個命令周期中，內存會處于Idle狀態。隨后執行幾個Auto Refresh周期，之后SDRAM為模式寄存器編程做準備。整個初始化過程如下圖所示，其中前3個操作應該都是DDR內部自動完成的。
參數解釋：

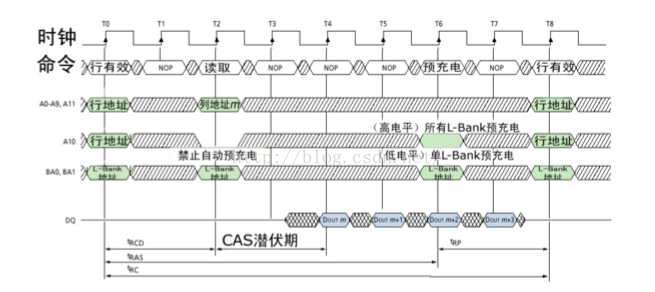

下圖為一個完整的從行尋址到行關閉的時序圖（其中tRCD=2、CL=2、tRP=2）。
tRCD (RAS to CAS Delay / ACTIVE toREAD/WRITE delay):
表示行尋址到列尋址延遲時間。從行有效到讀/寫命令發出之間的間隔被定義為tRCD，也叫行選通周期。這是根據存儲陣列電子元件響應時間（從一種狀態到另一種狀態變化的過程）所制定的延遲。
CL (CAS latency):
表示內存讀作前列地址選通的潛伏時間。相關的列地址被選中之后，將會觸發數據傳輸，但從存儲單元中輸出到真正出現在內存芯片的 I/O 接口之間還需要一定的時間（數據的觸發有延遲，而且還需要進行信號放大）。 這個參數控制內存接收到一條數據讀取指令后要等待多少個時鐘周期。同時該參數也決定了在一次內存突發傳送過程中完成第一部分傳送所需要的時鐘周期數。在保證穩定性的前提下，CL值越小，則內存的速度越快。 CL是找到數據的最后一個步驟，也是內存參數中最重要的參數。
tRP (Row precharging time):
表示行預充電時間。tRP用來設定在另一行能被激活之前，現有的工作行需要的充電時間。從開始關閉現有的工作行，到可以打開新的工作行之間的間隔就是tRP。
tRAS(Row Active Time / Active to PrechargeDelay):
表示從內存行有效命令發出至預充電命令發出之間的最短時間。 如果tRAS的周期太長，系統會因?yàn)闊o謂的等待而降低性能。如果tRAS的周期太短，則可能因缺乏足夠的時間而無法完成數據的突發傳輸，這樣會引發丟失數據或損壞數據。
tRC (Row cycle time):
表示“ SDRAM行周期時間”，它是包括行單元預充電到激活在內的整個過程所需要的最小的時鐘周期數。其計算公式是： (tRC) =(tRAS) + (tRP)。
tDQSS（ WRITE Command tothe first corresponding rising edge of DQS）：
發出寫入命令后，DQS與寫入數據要等一段時間才會送達。為什么要有這樣的延遲設計呢？原因也在于同步，畢竟一個時鐘周期兩次傳送，需要很高的控制精度，它必須要等接收方做好充分的準備才行。tDQSS是DDR內存寫入操作的一個重要參數，太短的話恐怕接受有誤，太長則會造成總線空閑。tDQSS最短不能小于0.75個時鐘周期，最長不能超過1.25個時鐘周期。有人可能會說，如果這樣，DQS不就與芯片內的時鐘不同步了嗎？對，正常情況下，tDQSS是一個時鐘周期，但寫入時接受方的時鐘只用來控制命令信號的同步，而數據的接受則完全依靠DQS進行同步，所以 DQS與時鐘不同步也無所謂。不過，tDQSS產生了一個不利影響——讀后寫操作延遲的增加，如果CL=2.5，還要在tDQSS基礎上加入半個時鐘周期，因?yàn)槊疃家?/span>CK的上升沿發出。
tMRD(Mode Register Delay) ：
表示在進行初始化時，從LOAD MODEREGISTER命令發出到可以執行ACTIVE / REFRESH命令的時間。
tWR(Write Recovery Time)：
表示寫恢復延時。指在一個激活的bank中完成有效的寫操作及預充電前，必須等待多少個時鐘周期。 這段必須的時鐘周期用來確保在預充電發生前，寫緩沖中的數據可以被寫進內存單元中。過低的tWR雖然提高了系統性能，但可能導致數據還未被正確寫入到內存單元中，就發生了預充電操作，會導致數據的丟失及損壞。
tRFC(AUTO REFRESH Command period) ：
表示Auto Refresh所需要的時間。
tRRD(Row to Row Delay / RAS to RAS delay /ACTIVE to ACTIVE delay) ：
表示行單元到行單元的延時。該值也表示向相同bank中的同一個行單元兩次發送激活指令之間的時間間隔。tRRD值越小越好，延遲越低表示下一個行能更快地被激活，進行讀寫操作。
