8051單片機特殊功能存儲器SFR基礎詳解
8051單片機共有21個專用寄存器，現把其中部分寄存器簡單介紹如下：
程序計數器(PC—Program Counter)。在實訓中，我們已經知道PC是一個16位的計數器，它的作用是控制程序的執行順序。其內容為將要執行指令的地址，尋址范圍達64 KB。PC有自動加1功能，從而實現程序的順序執行。PC沒有地址，是不可尋址的，因此用戶無法對它進行讀寫，但可以通過轉移、調用、返回等指令改變其內容，以實現程序的轉移。因地址不在SFR(專用寄存器)之內，一般不計作專用寄存器。
累加器(ACC—Accumulator)。累加器為8位寄存器，是最常用的專用寄存器，功能較多，地位重要。它既可用于存放操作數，也可用來存放運算的中間結果。MCS-51單片機中大部分單操作數指令的操作數就取自累加器，許多雙操作數指令中的一個操作數也取自累加器。
B寄存器。B寄存器是一個8位寄存器，主要用于乘除運算。乘法運算時，B存乘數。乘法操作后，乘積的高8位存于B中，除法運算時，B存除數。除法操作后，余數存于B中。此外，B寄存器也可作為一般數據寄存器使用。

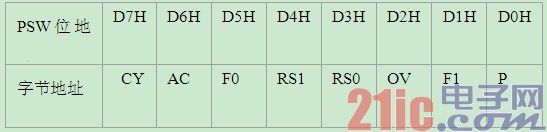

程序狀態字(PSW—Program Status Word)。程序狀態字是一個8位寄存器，用于存放程序運行中的各種狀態信息。其中有些位的狀態是根據程序執行結果，由硬件自動設置的，而有些位的狀態則使用軟件方法設定。PSW的位狀態可以用專門指令進行測試，也可以用指令讀出。一些條件轉移指令將根據PSW有些位的狀態，進行程序轉移。PSW的各位定義如下：
除PSW.1位保留未用外，其余各位的定義及使用如下：
CY(PSW.7)——進位標志位。CY是PSW中最常用的標志位。其功能有二：一是存放算術運算的進位標志，在進行加或減運算時，如果操作結果的最高位有進位或借位時，CY由硬件置“1”，否則清“0”;二是在位操作中，作累加位使用。位傳送、位與位或等位操作，操作位之一固定是進位標志位。
AC(PSW.6)——輔助進位標志位。在進行加減運算中，當?shù)?位向高4位進位或借位時，AC由硬件置“1”，否則AC位被清“0”。在BCD碼調整中也要用到AC位狀態。
F0(PSW.5)——用戶標志位。這是一個供用戶定義的標志位，需要利用軟件方法置位或復位，用以控制程序的轉向。
RS1和RS0(PSW.4，PSW.3)——寄存器組選擇位。它們被用于選擇CPU當前使用的通用寄存器組。通用寄存器共有4組，其對應關系如下：
00：0組 01：1組 10：2組 11：3組
這兩個選擇位的狀態是由軟件設置的，被選中的寄存器組即為當前通用寄存器組。但當單片機上電或復位后，RS1 RS0=00。
OV(PSW.2)——溢出標志位。在帶符號數加減運算中，OV=1表示加減運算超出了累加器A所能表示的符號數有效范圍(-128 ～ +127)，即產生了溢出，因此運算結果是錯誤的，否則，OV=0表示運算正確，即無溢出產生。
P(PSW.0)——奇偶標志位。表明累加器A中內容的奇偶性。如果A中有奇數個“1”，則P置“1”，否則置“0”。凡是改變累加器A中內容的指令均會影響P標志位。此標志位對串行通信中的數據傳輸有重要的意義。在串行通信中常采用奇偶校驗的辦法來校驗數據傳輸?shù)目煽啃浴?/p>
數據指針(DPTR)。數據指針為16位寄存器。編程時，DPTR既可以按16位寄存器使用，也可以按兩個8位寄存器分開使用，即：DPH DPTR高位字節，DPL DPTR低位字節。DPTR通常在訪問外部數據存儲器時作地址指針使用。由于外部數據存儲器的尋址范圍為64 KB，故把DPTR設計為16位。
堆棧指針(SP—Stack Pointer)。堆棧是一個特殊的存儲區，用來暫存數據和地址，它是按“先進后出”的原則存取數據的。堆棧共有兩種操作：進棧和出棧。由于MCS-51單片機的堆棧設在內部RAM中，因此SP是一個8位寄存器。系統復位后，SP的內容為07H，從而復位后堆棧實際上是從08H單元開始的。但08H～1FH單元分別屬于工作寄存器1～3區，如程序要用到這些區，最好把SP值改為1FH或更大的值。
對專用寄存器的字節尋址問題作如下幾點說明：
(1)21個可字節尋址的專用寄存器是不連續地分散在內部RAM高128單元之中，盡管還余有許多空閑地址，但用戶并不能使用。
(2) 程序計數器PC不占據RAM單元，它在物理上是獨立的，因此是不可尋址的寄存器。
(3) 對專用寄存器只能使用直接尋址方式，書寫時既可使用寄存器符號，也可使用寄存器。
